Quelle est la différence entre les roulements à rouleaux cylindriques et les roulements à rouleaux coniques ?

Les roulements sont des composants essentiels de nombreux systèmes mécaniques, jouant un rôle clé pour assurer un mouvement fluide et supporter les charges. Si tous les roulements ont pour fonction de base de faciliter le mouvement, leurs différentes conceptions leur permettent de remplir des tâches spécifiques. Parmi les nombreuses options, Roulement à rouleaux cylindriquesLes roulements à rouleaux coniques et à rouleaux coniques sont deux types de roulements très répandus, conçus pour supporter des charges importantes. Cet article explore les différences entre ces deux types de roulements, en analysant leurs structures spécifiques, leurs capacités de charge, leurs applications et leurs facteurs de performance afin d'aider les utilisateurs à faire le meilleur choix.

Différences structurelles : Rouleaux cylindriques Roulements à billes vs. Roulements à rouleaux coniques

La conception d'un roulement influe considérablement sur ses performances. Les roulements à rouleaux cylindriques et les roulements à rouleaux coniques diffèrent tant par leur apparence que par leur fonction structurelle.

Les roulements à rouleaux cylindriques sont constitués de rouleaux en forme de petits cylindres, dont les chemins de roulement sont parallèles. Ils supportent principalement des charges radiales. Cette conception leur confère une grande rigidité et une excellente stabilité à haute vitesse, réduisant ainsi efficacement le frottement et l'usure, et garantissant un rendement optimal. Les roulements à rouleaux cylindriques sont couramment utilisés dans des équipements tels que les moteurs électriques et les réducteurs, et conviennent aux applications exigeant une capacité de charge radiale importante.

À l'inverse, les roulements à rouleaux coniques possèdent des chemins de roulement coniques, ce qui leur permet de supporter simultanément des charges radiales et axiales. Cette structure confère aux roulements à rouleaux coniques de meilleures performances dans les applications impliquant des charges axiales importantes, comme les moyeux de roues automobiles et les machines lourdes. Grâce à la forme conique de leurs chemins de roulement, les roulements à rouleaux coniques offrent une capacité de charge supérieure, ce qui les rend particulièrement adaptés aux applications nécessitant la gestion de charges radiales et axiales importantes.

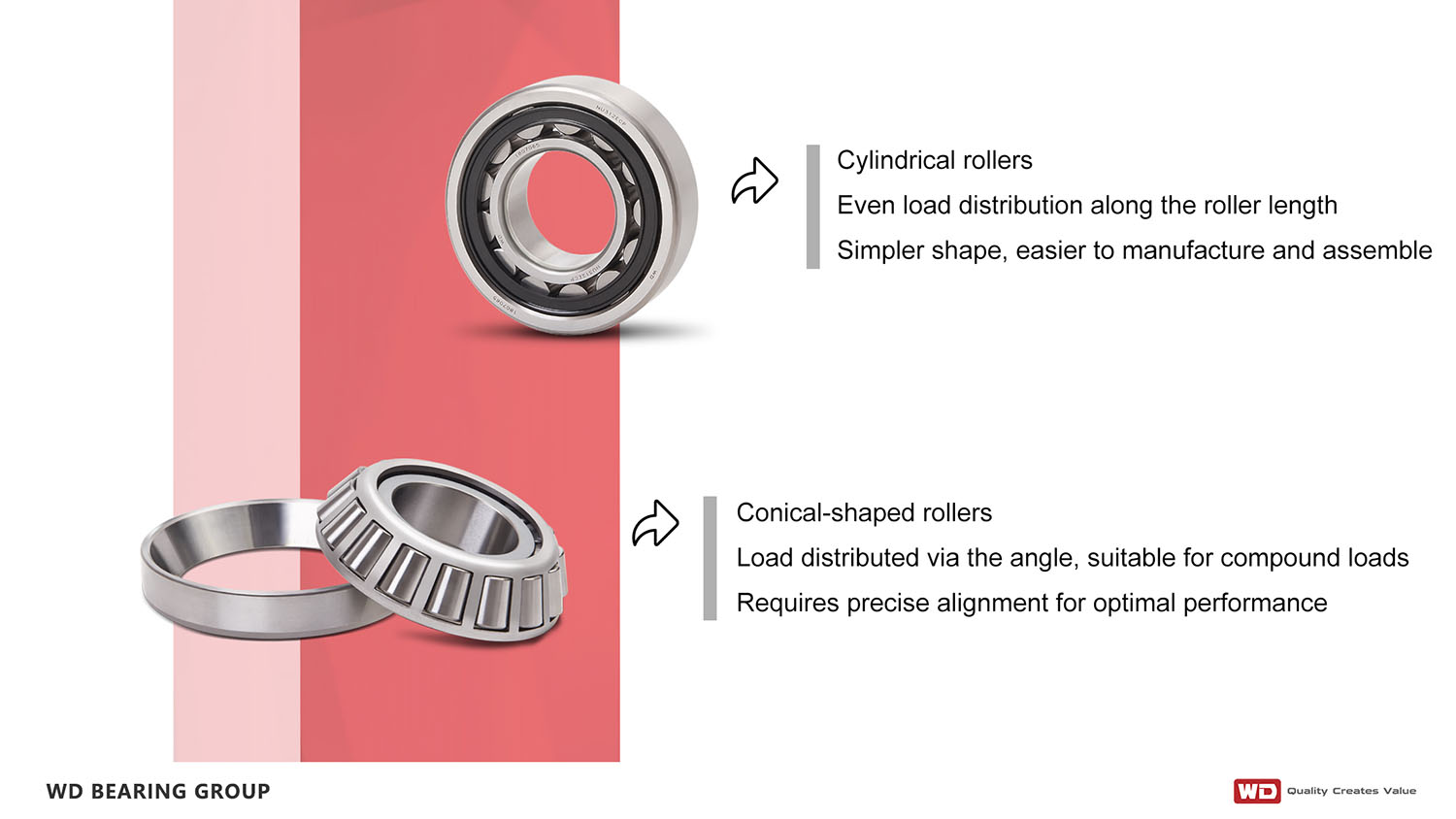

Éléments structurels clés :

● Forme des rouleaux et angle de contact : les roulements à rouleaux cylindriques ont des rouleaux cylindriques, tandis que les roulements à rouleaux coniques ont des rouleaux de forme conique.

● Répartition de la charge : Les roulements à rouleaux cylindriques répartissent la charge uniformément sur la longueur des rouleaux, tandis que les rouleaux coniques répartissent la charge selon l'angle, ce qui les rend adaptés aux charges composées.

● Complexité d'assemblage : grâce à leur forme plus simple, les roulements à rouleaux cylindriques sont plus faciles à fabriquer et à assembler, tandis que les roulements à rouleaux coniques nécessitent un alignement précis pour optimiser leurs performances.

Capacité de charge : charge radiale vs charge composée

L'une des principales fonctions d'un roulement est de supporter des charges, mais différentes applications imposent différents types de forces. Il est donc essentiel de comprendre comment chaque roulement réagit à ces forces pour choisir le roulement adapté.

Les roulements à rouleaux cylindriques sont optimisés pour supporter les charges radiales, c'est-à-dire les forces perpendiculaires à l'axe de rotation du roulement. Leur conception assure une répartition uniforme de la charge le long des lignes de contact de chaque rouleau, leur permettant ainsi de résister à des charges radiales importantes sans usure excessive. De ce fait, ils sont souvent privilégiés pour des applications telles que les moteurs électriques, qui sont principalement soumis à des forces radiales.

Les roulements à rouleaux coniques, quant à eux, sont conçus pour supporter des charges composées, incluant les charges radiales et axiales (ou de poussée). Grâce à leur géométrie angulaire, ces roulements peuvent supporter des charges de poussée le long de l'axe de rotation, ce qui les rend plus polyvalents. De ce fait, les roulements à rouleaux coniques sont parfaitement adaptés aux applications nécessitant la gestion simultanée de charges radiales et de poussée, comme les essieux automobiles et les machines industrielles.

Dynamique de charge dans différents environnements :

● Environnements à charge radiale uniquement : Les roulements à rouleaux cylindriques fonctionnent bien dans les environnements à forte contrainte radiale mais à faibles exigences de poussée.

● Conditions de charge composées : les roulements à rouleaux coniques sont parfaitement adaptés aux environnements soumis à des charges à la fois radiales et axiales, notamment dans les applications automobiles et de machines lourdes.

Applications

Les roulements à rouleaux cylindriques et les roulements à rouleaux coniques sont largement utilisés dans de nombreux secteurs industriels. Bien qu'ils présentent des similitudes, leurs avantages diffèrent selon les conditions de fonctionnement et les charges requises. Le choix du type de roulement approprié est donc crucial.

Industrie des compresseurs

Les roulements à rouleaux cylindriques sont couramment utilisés dans les compresseurs pour supporter d'importantes charges radiales, notamment dans les compresseurs à vis et centrifuges, où ils contribuent à réduire le frottement et à améliorer le rendement. Les roulements à rouleaux coniques, quant à eux, conviennent aux charges radiales et axiales et sont largement utilisés dans les compresseurs haute pression et à forte charge, offrant une stabilité et une fiabilité accrues.

Industrie des boîtes de vitesses

Les roulements à rouleaux cylindriques sont fréquemment utilisés dans les systèmes de transmission à grande vitesse pour supporter d'importantes charges radiales, ce qui les rend adaptés à la conception de réducteurs performants. Les roulements à rouleaux coniques sont quant à eux utilisés dans les réducteurs devant supporter simultanément des charges radiales et axiales, notamment dans les environnements soumis à des contraintes importantes et à des chocs violents, où ils offrent un support renforcé.

Industrie des équipements de levage

Dans les appareils de levage tels que les grues et les palans, les roulements à rouleaux cylindriques supportent les charges radiales, garantissant un fonctionnement efficace. Les roulements à rouleaux coniques, quant à eux, offrent un support plus souple lors de la manipulation de charges radiales et axiales, et sont particulièrement performants pour les opérations de levage de charges lourdes.

Industrie des machines agricoles

Les roulements à rouleaux coniques sont largement utilisés dans les machines agricoles telles que les tracteurs et les moissonneuses-batteuses. Grâce à leur capacité à supporter des charges composées importantes, ils offrent un fonctionnement fiable même dans des environnements de travail difficiles, ce qui les rend idéaux pour les opérations de longue durée et à forte charge, améliorant ainsi la durabilité et l'efficacité des équipements.

Industrie automobile

Dans l'industrie automobile, les roulements à rouleaux cylindriques sont utilisés dans les moyeux de roues et les transmissions à grande vitesse pour réduire les frottements, améliorer le rendement énergétique et assurer une conduite souple. Les roulements à rouleaux coniques sont utilisés dans les systèmes d'entraînement pour supporter des charges composées, garantissant un fonctionnement régulier même sous fortes charges.

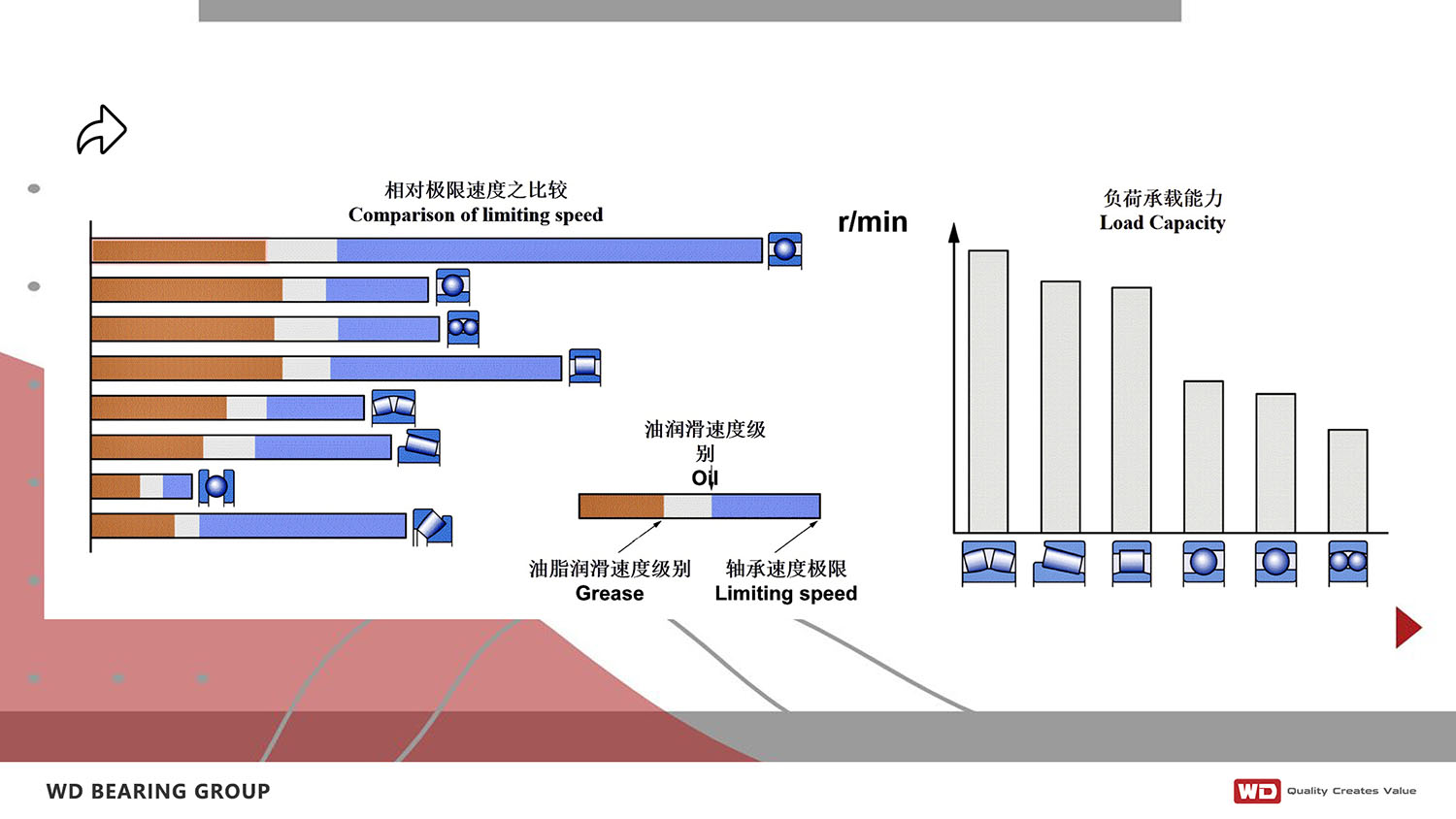

Caractéristiques de chaque type de roulement

Bien que les deux types de roulements jouent un rôle crucial dans le fonctionnement, la compréhension de leurs caractéristiques individuelles permet de garantir le choix du roulement adapté à des applications spécifiques.

Caractéristiques des roulements à rouleaux cylindriques :

● Vitesse inférieure à celle des roulements à billes de même taille.

● Précision accrue.

● Réduction des niveaux de bruit et de vibrations.

● Principalement conçu pour supporter des charges radiales.

● Les roulements avec des brides sur les bagues intérieure et extérieure peuvent supporter de faibles charges axiales.

Caractéristiques des roulements à rouleaux coniques :

● Haute vitesse et précision.

● Haute rigidité et résistance aux chocs et aux vibrations.

● Capable de résister à des charges axiales importantes.

Choisir le bon roulement : facteurs à prendre en compte

Choisir le bon roulement ne se résume pas à comprendre sa capacité de charge. D'autres facteurs, tels que la température de fonctionnement, la vitesse, la durée de vie prévue et les exigences de maintenance, jouent un rôle crucial dans le processus de sélection.

Éléments clés à prendre en compte lors du choix :

● Type et direction de la charge : Les charges radiales pures sont mieux adaptées aux roulements à rouleaux cylindriques, tandis que les applications nécessitant à la fois des charges radiales et axiales doivent envisager des roulements à rouleaux coniques.

● Vitesse de fonctionnement : Les applications à grande vitesse doivent utiliser des roulements à rouleaux cylindriques à faible friction, tandis que les roulements à rouleaux coniques conviennent aux scénarios de charge complexes à vitesse moyenne.

● Conditions environnementales : Dans les environnements poussiéreux, corrosifs ou très variables, la durabilité et la facilité d'entretien des roulements nécessitent une attention particulière.
