Roulements pour systèmes de manutention (2)

2025-01-01

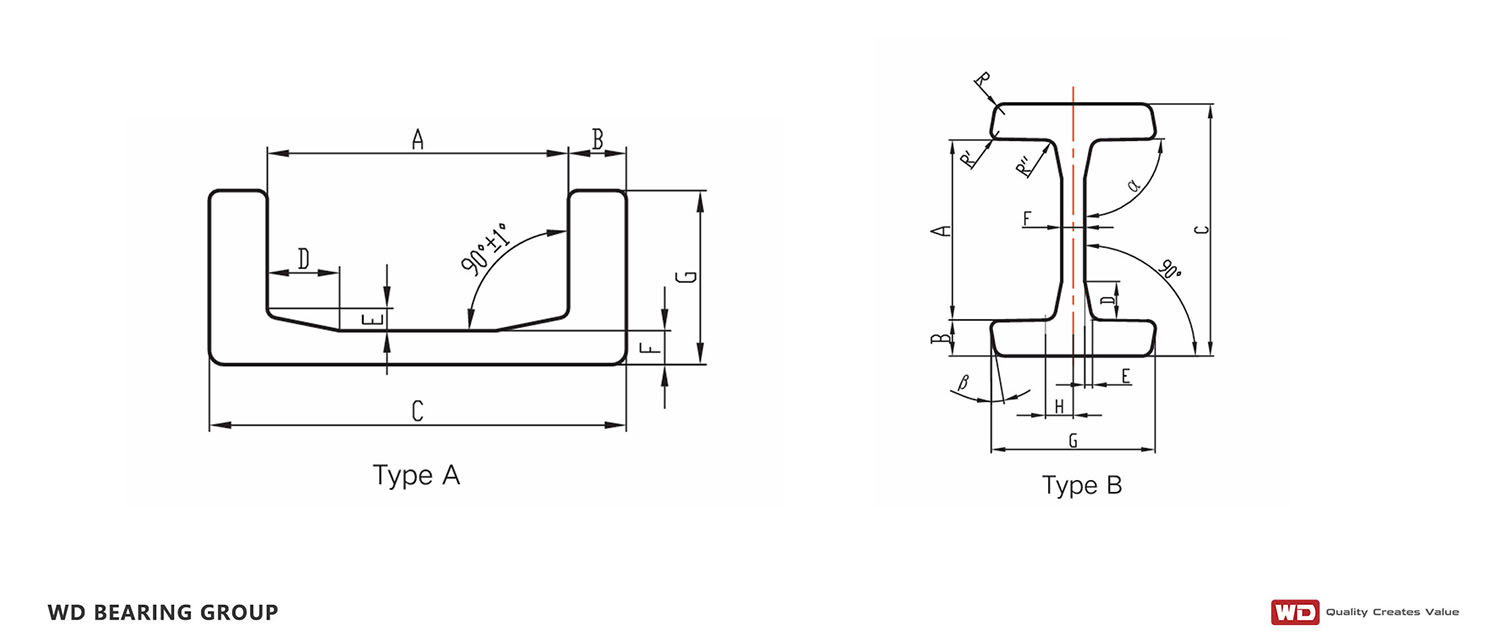

Acier profilé

Taper	Numéro de pièce	UN	B	C	D	ET	F	G	Longueur maximale	Poids	Produits concernés
Taper	Numéro de pièce	mm	mm	mm	mm	mm	mm	mm	m	(Kg/m)	Produits concernés
UN	Nb0	62,7+0,8/0	12 ±0,5	86,7	15	3	7 ±0,5	36 ±0,8	12	10,5	WD054, WD454, WD072
UN	Nb1	70,8 ±0,5	16,2 ±0,5	103.2	15	3	7,7 ±0,5	40 ±0,8	12	14.8	WD055, WD455, WD073
UN	Nb2	78,7 ±0,5	21,3 ±0,5	121,3	15	5	10,8 ±0,5	41 ±0,8	12	20.9	WD056, WD456, WD074
UN	Nb3	89,4±0,35	23 ±0,5	135,4	15	5	12,7 ±0,5	53 ±0,5	12	28.6	WD058, WD458, WD076
UN	Nb4	108,4±0,5	24,4 ±0,5	157.2	15	5	14 ±0,5	61,2 ±0,8	12	36	WD061, WD461, WD078
UN	Nb5	123,8±0,5	25,6 ±0,5	175	15	5	16,2 ±0,5	66,2 ±0,8	12	42,8	WD062, WD462, WD079
UN	Nb6	150,1 ±0,5	25,7 ±0,5	201,5	20	5	19,4 ±0,5	71,2 ±0,8	12	52,3	WD063, WD463, WD080

Taper

Numéro de pièce

Poids

Produits concernés

degré

(Kg/m)

3018

70,2 +0,8/0

14 ±0,5

9 ±0,5

65 ± 1

11,5

91° +1° /0

10°

4±2

3 ± 1

19.4

WD055, WD455, WD073

3019

77,9 + 1/0

18 ±0,5

113,9

11 ±0,5

66 ± 1

14,5

91° +1° /0

10°

4-7

3 ± 1

25.3

WD057, WD457, WD075

3020

88,6 + 1/0

20,5 ±0,5

129,6

12 ±0,5

81 ± 1,25

91° +1° /0

10°

4-7

3 ± 1

WD058, WD458, WD076

2912

102,28 0/-0,8

18,96 ±0,8

140,2

12,7 ±0,8

69,9 +1,6/0

14,35

91° +1° /0

4-7

3-2

7-9

31.17

WD059, WD459, WD077

3100

108,4 ± 0,5

22 ±0,5

152,4

3±0,5

14 ±0,5

83 ± 1

91° +1° /0

12°

4-7

40,8

WD060, WD460, WD078

3353

123,8 ± 0,5

25,6 ±0,5

175

15 ±0,5

90 ± 1,3

91° +1° /0

5° ±1°

51.4

WD062, WD462, WD079

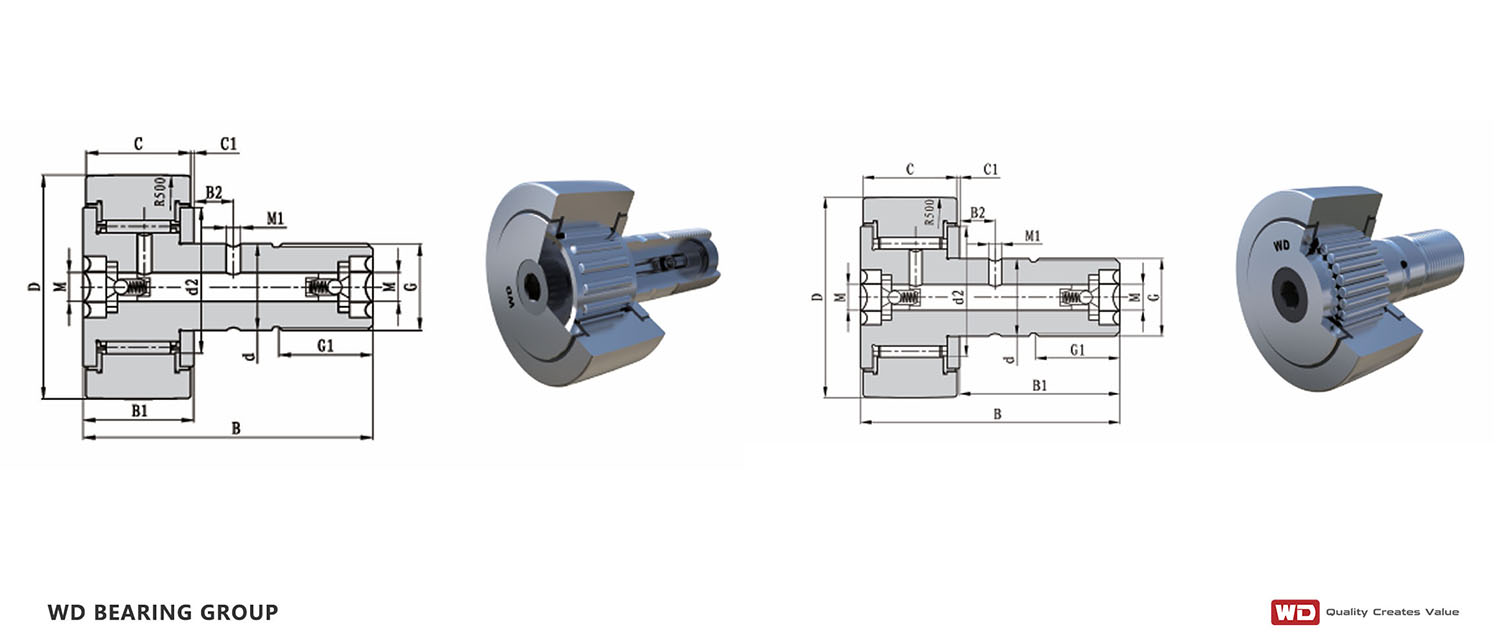

Suiveurs de caméra - Série KR/KRV

Cam foIIowers.jpg

Numéro de pièce du roulement		Dimensions												Collier excentrique			Vis Couple de serrage	Capacité de charge		Graisse limitant la vitesse
Sans	Avec	D	d	c	B	B1	B2	G	G1	M	M1	C1	d2	de	B3	et	Vis Couple de serrage	Équipe	Corbeau	Graisse limitant la vitesse
Collier excentrique	Collier excentrique	mm												mm			Nm	N		tr/min
16 kr.	KRE16	16	6	11	28	16		M6	8	4(5)		0,6	12	9	7	0,5	2.5	3020	3100	18000
KR 16 PP	KRE16PP	16	6	11	28	16		M6	8	4(5)		0,6	12	9	7	0,5	2.5	3020	3100	12000
SANG 16	SANG16	16	6	11	28	16		M6	8	4(5)		0,6	12	9	7	0,5	2.5	4610	6000	7200
KRV 16 PP	KRVE16PP	16	6	11	28	16		M6	8	4(5)		0,6	12	9	7	0,5	2.5	4610	6000	7200
19 kr.	KRE19	19	8	11	32	20		M8	10	4(5)		0,6	14	11	9	0,5	6.8	3220	3100	16000
KR 19 PP	KRE19PP	19	8	11	32	20		M8	10	4(5)		0,6	14	11	9	0,5	6.8	3220	3100	11300
SANG 19	KRVE19	19	8	11	32	20		M8	10	4(5)		0,6	14	11	9	0,5	6.8	5000	6900	6000
KRW 19 PP	KRVE19PP	19	8	11	32	20		M8	10	4(5)		0,6	14	11	9	0,5	6.8	5000	6900	6000
22 kr.	KRE22	22	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	3450	4020	10000
KR 22 PP	KRE22PP	22	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	3450	4020	9000
SANG 22	KRVE22	22	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	5300	7100	4500
KRV 22PP	KRVE22PP	22	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	5300	7100	4500
26 kr.	KRE26	26	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	4100	5200	10000
KR 26PP	KRE26PP	26	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	4100	5200	9100
SANG 26	SANG26	26	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	5320	8900	4300
KRW 26PP	KRVE26PP	26	10	12	36	23		M10X1	12	4		0,6	17,5	13	10	0,5	12,5	5320	8900	4300
30 kr.	KRE30	30	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	5820	6400	9000
30€PP	KRE30PP	30	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	5820	6400	6300
SANG 30	SANG30	30	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	7500	10600	3200
SANG 30PP	KRVE30PP	30	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	7500	10600	3200
32 kr.	KRE32	32	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	5100	7001	9000
KR 32PP	KRE32PP	32	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	5100	7001	6300
SANG 32	KRVE32	32	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	8000	11800	3220
KRW 32PP	KRVE32PP	32	12	14	40	25	6	M12X1.5	13	6	3	0,6	23	15	11	0,5	18.2	8000	11800	3220
35 kr.	KRE35	35	16	18	52	32,5	8	M16X1,5	17	6	3	0,8	27	20	14	1	45,8	7900	10100	5800
35€PP	KRE35PP	35	16	18	52	32,5	8	M16X1,5	17	6	3	0,8	27	20	14	1	45,8	7900	10100	5800
KRV35	SANG35	35	16	18	52	32,5	8	M16X1,5	17	6	3	0,8	27	20	14	1	45,8	9800	16000	2800
KRV35PP	KRVE35PP	35	16	18	52	32,5	8	M16X1,5	17	6	3	0,8	27	20	14	1	45,8	9800	16000	2800
KR40	KRE40	40	18	20	58	36,5	8	M18X1.5	19	6	3	0,8	32	22	16	1	68,7	8100	11500	4200
KR40PP	KRE40PP	40	18	20	58	36,5	8	M18X1.5	19	6	3	0,8	32	22	16	1	68,7	8100	11500	4200
KRV40	SANG40	40	18	20	58	36,5	8	M18X1.5	19	6	3	0,8	32	22	16	1	68,7	10800	18500	2100
KRV40PP	KRVE40PP	40	18	20	58	36,5	8	M18X1.5	19	6	3	0,8	32	22	16	1	68,7	12500	18800	4210
KR47	KRE47	47	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	10500	20500	3900
KR47PP	KRE47PP	47	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	16600	32000	1800
KRV47	SANG47	47	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	16600	32000	1800
KRV47PP	KRVE47PP	47	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	18900	28500	3200
KR52	KRE52	52	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	10800	22500	3990
KR52PP	KRE52PP	52	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	10500	38100	1800
KRV52	KRVE52	52	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	10500	38100	1800
KRV52PP	KRVE52PP	52	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	15001	22503	1990
KR62	KRE62	62	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	16500	31500	2100
KR62PP	KRE62PP	62	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	29600	56000	1300
KRV62	KRVE62	62	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	29600	56000	1300
KRV62PP	KRVE62PP	62	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	40500	51000	13000
KR72	KRE72	72	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	25000	50890	2800
KR72PP	KRE72PP	72	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	25000	50890	2800
KRV72	KRVE72	72	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	27000	75000	1200
KRV72PP	KRVE72PP	72	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	27000	75000	1200
KR80	KRE80	80	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	24500	57000	2030
KR80PP	KRE80PP	80	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	24500	57000	2030
KRW80	BLOOD80	80	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	39900	100600	1000
KRV80PP	KRVE80PP	80	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	39900	100600	1000
KR85	KRE85	85	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	29900	69000	1840
KR85PP	KRE85PP	85	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	29900	69000	1840
KR90	KRE90	90	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	29900	69000	1840
KR90PP	KRE90PP	90	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	29900	69000	1840
KRV90	KRVE90	90	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	38800	100 000	1600
KRV90PP	KRVE90PP	90	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	38800	100 000	1600

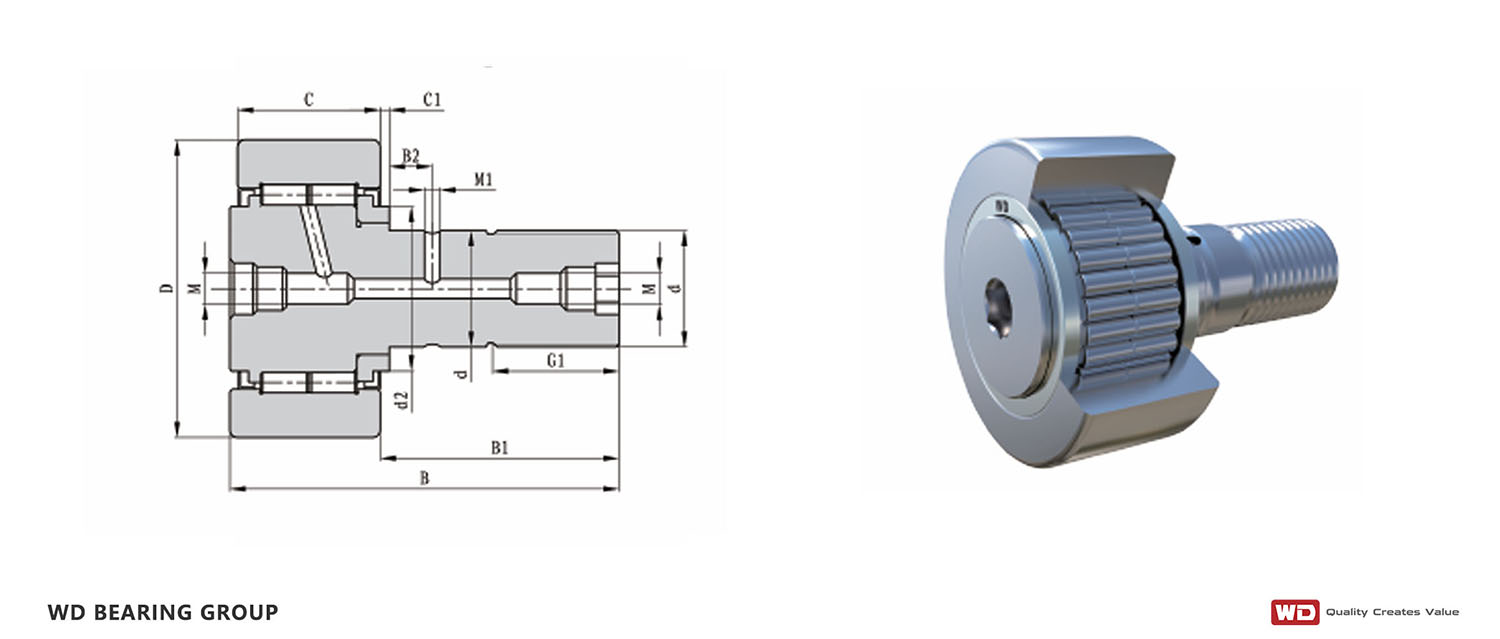

Cam foIIowers - Série NUKR

série NUKR.jpg

Numéro de pièce du roulement		Dimensions												Collier excentrique			Vis Couple de serrage	Capacité de charge		Graisse limitant la vitesse
Sans	Avec	D	d	C	B	B1	B2	G	G1	M	M1	C1	d2	de	B3	et	Vis Couple de serrage	Équipe	Corbeau	Graisse limitant la vitesse
Collier excentrique	Collier excentrique	mm												mm			Nm	N		tr/min
NUKR35	NUKRE35	35	16	18	52	32,5	8	M16X1,5	17	6	3	0,8	27	20	14	1	45,8	10120	16300	4320
NUKR40	NUKRE40	40	18	20	58	36,5	8	M18X1.5	19	6	3	0,8	32	22	16	1	101	10500	20500	3900
NUKR47	NUKRE47	47	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	37	24	18	1	101	10800	22500	3990
NUKR52	NUKRE52	52	20	24	66	40,5	9	M20X1.5	21	8	4	0,8	31	28	22	1	205	16500	31500	2100
NUKR62	NUKRE62	62	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	38	28	22	1	205	40000	55000	2600
NUKR72	NUKRE72	72	24	29	80	49,5	11	M24X1,5	25	8	4	0,8	44	28	22	1	205	35000	41000	1020
NUKR80	NUKRE80	80	30	35	100	63	15	M30X1,5	32	8	4	1	47	35	29	1.5	351	50200	71000	1200
NUKR90	NUKRE90	90	30	35	100	63	15	M30X1,5	32	8	4	1	53	35	29	1.5	351	51400	93000	1500

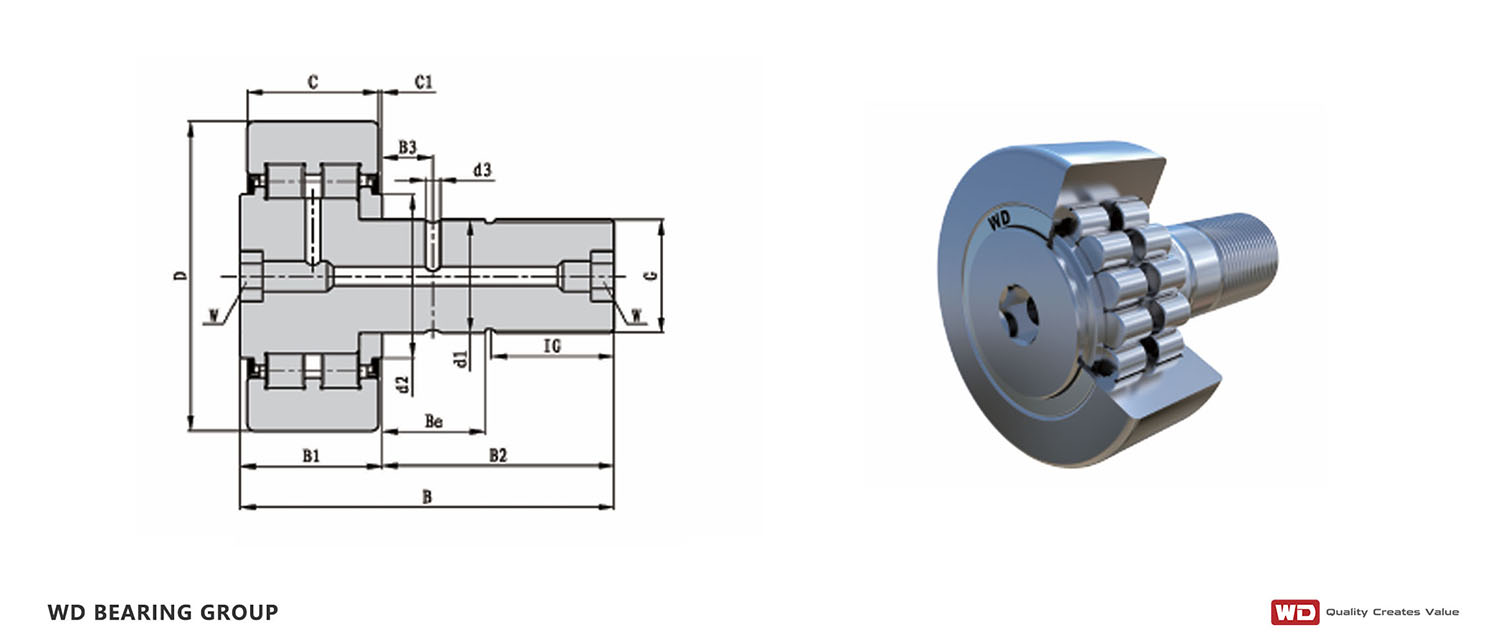

Cam foIIowers - Série PWKR

Série PWKR.jpg

Numéro de pièce du roulement		Dimensions													Collier excentrique			Capacité de charge		Graisse limitant la vitesse
Sans	Avec	d1	D	B	B1max	B2	B3	C	C1	d2	d3	G	IG	DANS	de	Être	et	Équipe	Corbeau	Graisse limitant la vitesse
Collier excentrique	Collier excentrique	mm													mm			N		tr/min
PWKR35-2RS	PWKRE35-2RS	16	35	52	19.6	32,5	7.8	18	0,8	20	3	M16X1,5	17	8	20	12	1	11900	14600	6000
PWKR40-2RS	PWKRE40-2RS	18	40	58	21.6	36,5	8	20	0,8	22	3	M18X1.5	19	8	22	14	1	13600	17200	5000
PWKR47-2RS	PWKRE47-2RS	20	47	66	25.6	40,5	9	24	0,8	27	4	M20X1.5	21	10	24	18	1	23800	30500	3800
PWKR52-2RS	PWKRE52-2RS	20	52	66	25.6	40,5	9	24	0,8	31	4	M20X1.5	21	10	24	18	1	24600	33000	3800
PWKR62-2RS	PWKRE62-2RS	24	62	80	30.6	49,5	11	28	1.3	38	4	M24X1,5	25	14	28	22	1	34000	45500	2200
PWKR72-2RS	PWKRE72-2RS	24	72	80	30.6	49,5	11	28	1.3	44	4	M24X1,5	25	14	28	22	1	38000	54000	2200
PWKR80-2RS	PWKRE80-2RS	30	80	100	37	63	15	35	1	47	4	M30X1,5	32	14	35	29	1.5	55000	79000	1800
PWKR90-2RS	PWKRE90-2RS	30	90	100	37	63	15	35	1	47	4	M30X1,5	32	14	35	29	1.5	62000	90000	1800

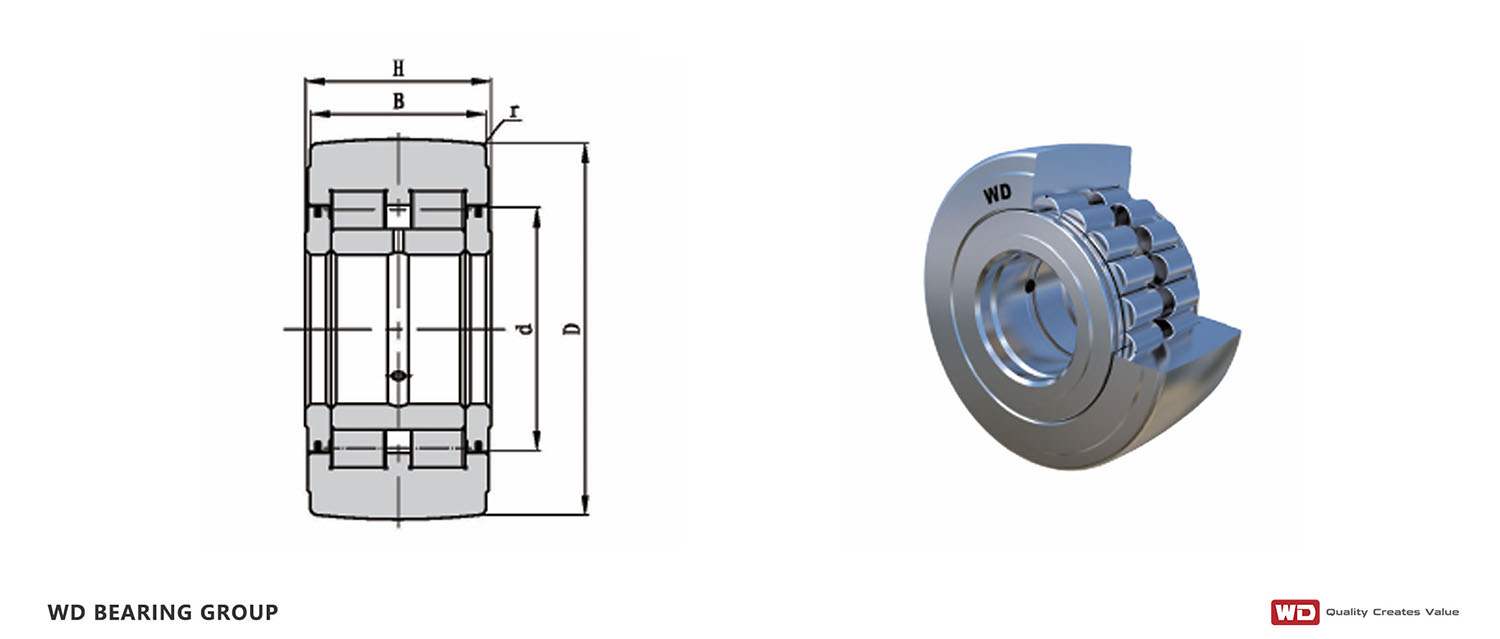

Rouleurs à chenilles de type joug - série RSU

série RSU.jpg

Numéro de pièce du roulement	Dimensions						Capacité de charge		Graisse limitant la vitesse
	d	D	B	H	R	r	Cr	Cor	Graisse limitant la vitesse
	mm						KN		tr/min
RSU50130-2PS	50	130	63	65	10000	3	219	249	1100
RSU55120-2PS	55	120	40	43	10000	2	170	260	1100
RSU55140-2PS	55	140	68	70	10000	3	266	304	850
RSU60150-2PS	60	150	73	75	10000	3	314	354	800
RSU65160-2PS	65	160	75	75	10000	3	323	361	700
RSU70180-2PS	70	180	83	85	10000	3	404	450	600
RSU80200-2PS	80	200	88	90	10000	4	461	524	500
RSU90220-2PS	90	220	98	100	10000	4	572	684	400
RSU100240-2PS	100	240	103	105	10000	4	650	790	340
RSU110260-2PS	110	260	113	115	10000	4	748	905	300
RSU120290-2PS	120	290	133	135	10000	4	924	1140	260
RSU130310-2PS	130	310	144	146	10000	5	1122	1332	240
RSU140340-2PS	140	340	160	162	10000	5	1353	1710	200
RSU150360-2PS	150	360	171	173	10000	5	1592	1890	180

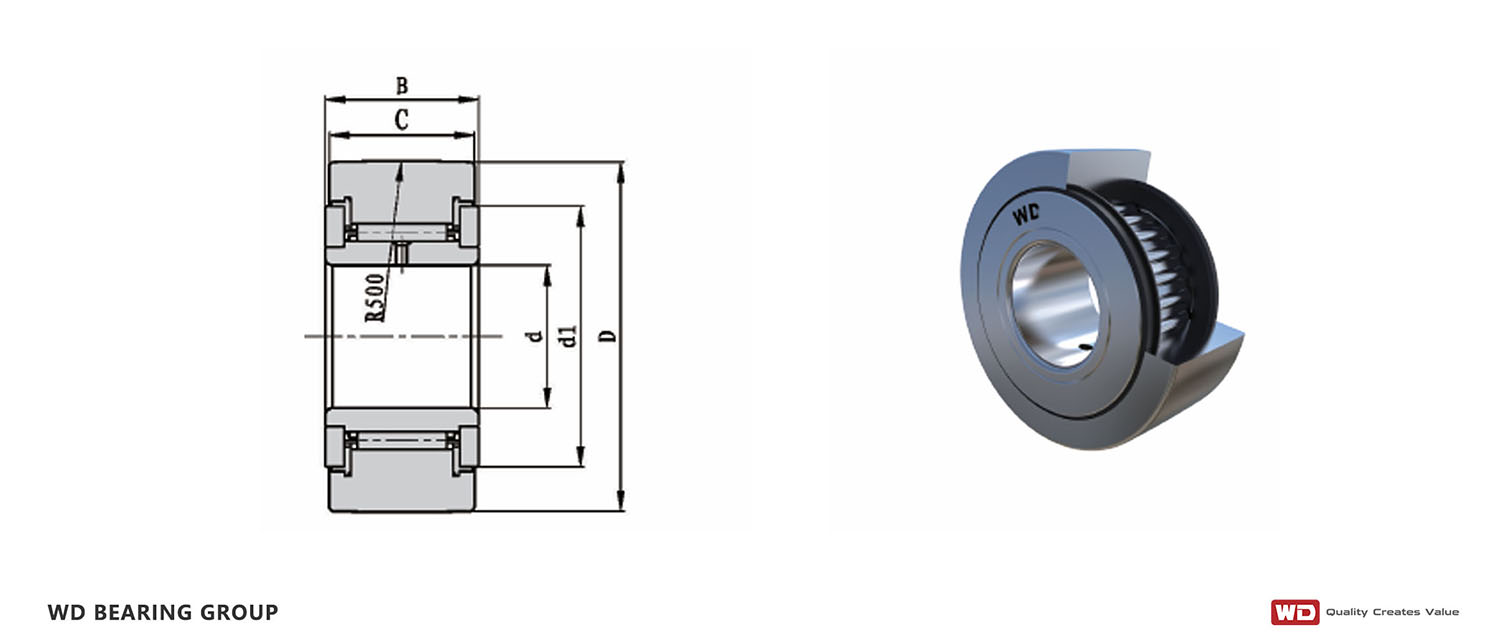

Chenilles à type Yoke - Série NATR

Série NATR.jpg

Numéro de pièce du roulement		Dimensions					Capacité de charge		Graisse limitant la vitesse
Sans	Avec	d	D	B	C	d1	Cr	Cor	Graisse limitant la vitesse
Scellage	Scellage	mm					N		tr/min
NATR5	NATR5PP	5	16	12	11	12,5	3150	3350	14000
NATR6	NATR6PP	6	19	12	11	15	3500	4000	11000
NATR8	NATR8PP	8	24	15	14	19	5500	6600	7500
NATR10	NATR10PP	10	30	15	14	23	6800	8600	5500
NATR12	NATR12PP	12	32	15	14	25	7000	9000	4500
NATR15	NATR15PP	15	35	19	18	27.6	9700	14300	3600
NATR17	NATR17PP	17	40	21	20	31,5	10900	15800	2900
NATR20	NATR20PP	20	47	25	24	36,5	15400	26000	2400
NATR25	NATR25PP	25	52	25	24	41,5	15300	27000	1800
NATR30	NATR30PP	30	62	29	28	51	23200	39000	1300
-	NATR35PP	35	72	29	28	58	24800	44500	1000
-	NATR40PP	40	80	32	30	66	32000	58000	850
-	NATR50PP	50	90	32	30	76	31000	59000	650

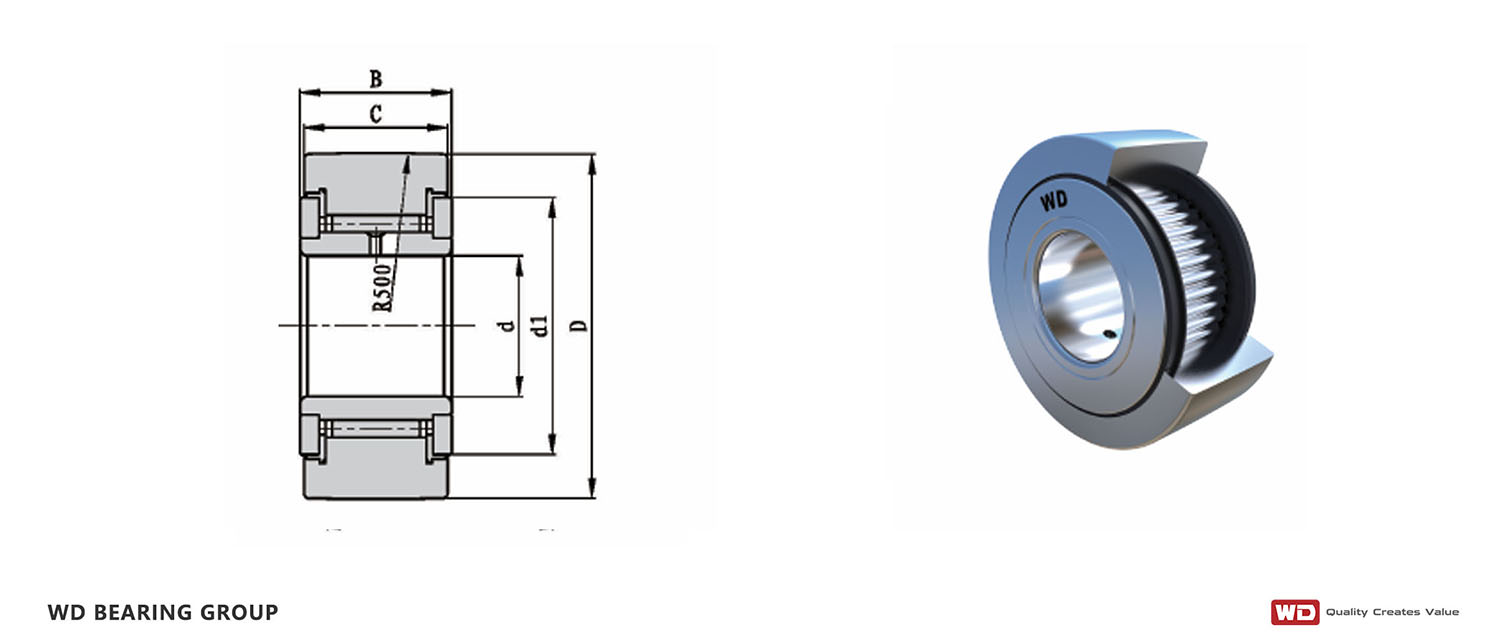

Roulettes à chenilles de type Yoke - Série NATV

série NATV.jpg

Numéro de pièce du roulement		Dimensions					Capacité de charge		Graisse limitant la vitesse
Sans	Avec	d	D	B	C	d1	Cr	Cor	Graisse limitant la vitesse
Scellage	Scellage	mm					N		tr/min
NATV5	NATV5PP	5	16	12	11	12,5	4900	6600	3800
NATV6	NATV6PP	6	19	12	11	15	5400	8000	3100
NATV8	NATV8PP	8	24	15	14	19	7800	11600	2500
NATV10	NATV10PP	10	30	15	14	23	9500	14900	2100
NATV12	NATV12PP	12	32	15	14	25	9700	15700	1800
NATV15	NATV15PP	15	35	19	18	27.6	12600	23100	1600
NATV17	NATV17PP	17	40	21	20	31,5	14700	26500	1400
NATV20	NATV20PP	20	47	25	24	36,5	20300	42000	1300
NATV25	NATV25PP	25	52	25	24	41,5	20200	44000	1000
NATV30	NATV30PP	30	62	29	28	51	30000	62000	850
-	NATV35PP	35	72	29	28	58	32500	71000	750
-	NATV40PP	40	80	32	30	66	40000	88000	650
-	NATV50PP	50	90	32	30	76	39000	92000	550

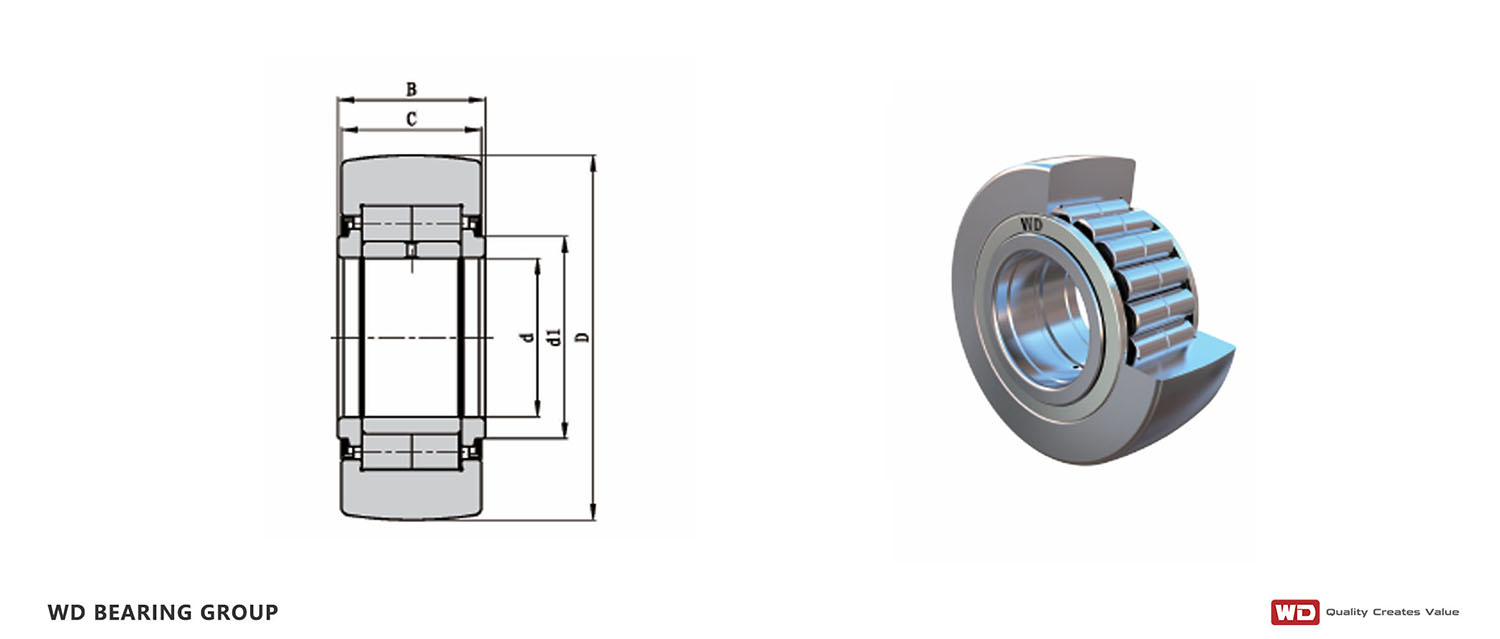

Type de chape à chenilles RoIIers - Série NUTR

série NUTR.jpg

Numéro de pièce du roulement	Dimensions					Capacité de charge		Graisse limitant la vitesse
	d	D	B	C	d1	Cr	Cor	Graisse limitant la vitesse
	mm					N		tr/min
NUTR15	15	35	19	18	20	15300	18700	6500
NUTR1542	15	42	19	18	20	18300	24300	6500
NUTR17	17	40	21	20	22	28700	24900	5500
NUTR1747	17	47	21	20	22	21600	30500	5500
NUTR20	20	47	25	24	27	28500	37500	4200
NUTR2052	20	52	25	24	27	32000	44000	4200
NUTR25	25	52	25	24	31	29000	40500	4200
NUTR2562	25	62	25	24	31	35500	54000	4200
NUTR30	30	62	29	28	38	40000	55000	2600
NUTR3072	30	72	29	28	38	48000	70000	2600
NUTR35	35	72	29	28	44	45000	65000	2100
NUTR3580	35	80	29	28	44	51000	78000	2100
NUTR40	40	80	32	30	50,5	56000	80000	1600
NUTR4090	40	90	32	30	51	66000	101000	1600
NUTR45	45	85	32	30	55	56000	83000	1400
NUTR45100	45	100	32	30	55	72000	115000	1400
NUTR50	50	90	32	30	60	56000	86000	1300
NUTR50110	50	110	32	30	60	76000	128000	1300

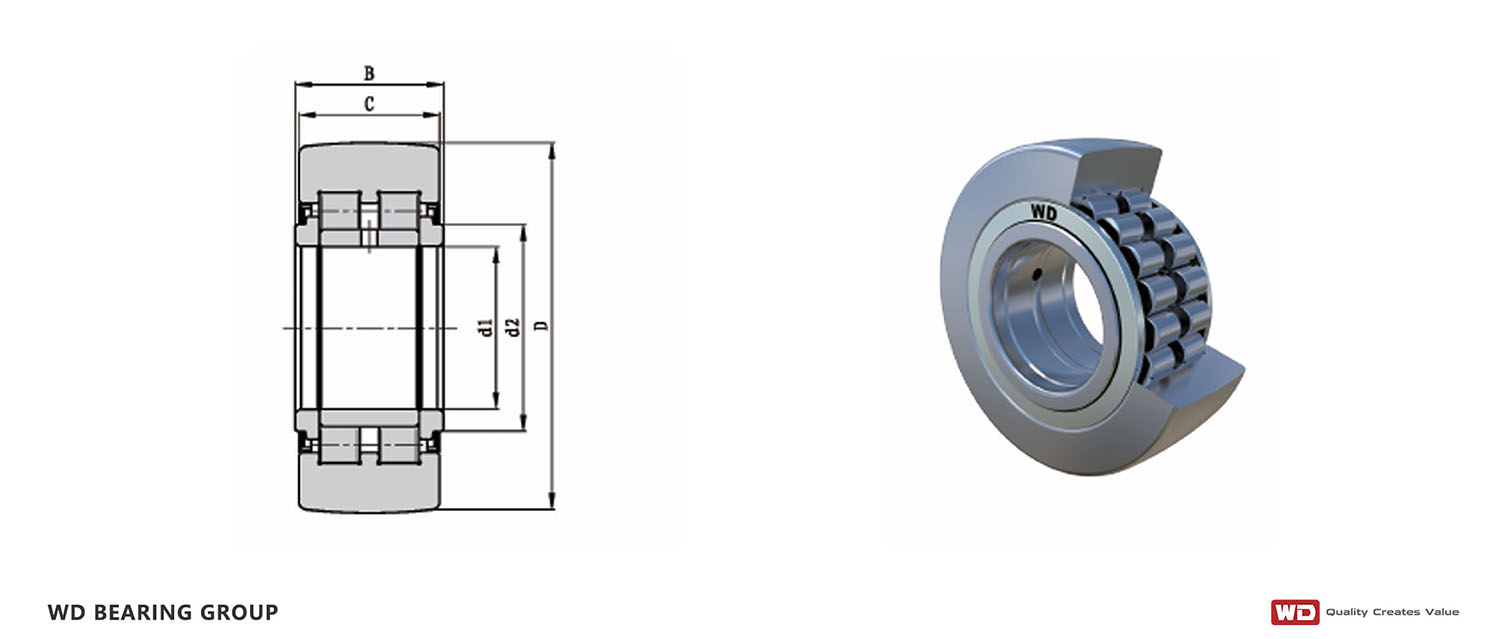

Chenilles à joug - Série PWTR

Série PWTR.jpg

Numéro de pièce du roulement	Dimensions					Capacité de charge		Graisse limitant la vitesse
	d	D	B	C	d2	Cr	Cor	Graisse limitant la vitesse
	mm					N		tr/min
PWTR15-2RS	15	35	19	18	20	12600	14600	6000
PWTR1542-2RS	15	42	19	18	20	14700	16200	6000
PWTR17-2RS	17	40	21	20	22	14300	17900	5000
PWTR1747-2RS	17	47	21	20	22	15900	18400	5000
PWTR20-2RS	20	47	25	24	27	24500	30500	3800
PWTR2052-2RS	20	52	25	24	27	27000	35000	3800
PWTR25-2RS	25	52	25	24	31	25000	33000	3800
PWTR2562-2RS	25	62	25	24	31	30000	42500	3800
PWTR30-2RS	30	62	29	28	38	35000	45500	2200
PWTR3072-2RS	30	72	29	28	38	41000	56000	2200
PWTR35-2RS	35	72	29	28	44	38500	54000	1800
PWTR3580-2RS	35	80	29	28	44	43500	63000	1800
PWTR40-2RS	40	80	32	30	50,5	45000	61000	1500
PWTR4090-2RS	40	90	32	30	50,5	52000	75000	1500
PWTR45-2RS	45	85	32	30	55.2	45500	63000	1300
PWTR45100-2RS	45	100	32	30	55.2	56000	85000	1300
PWTR50-2RS	50	90	32	30	59,8	46000	66000	1100
PWTR50110-2RS	50	110	32	30	59,8	59000	94000	1100

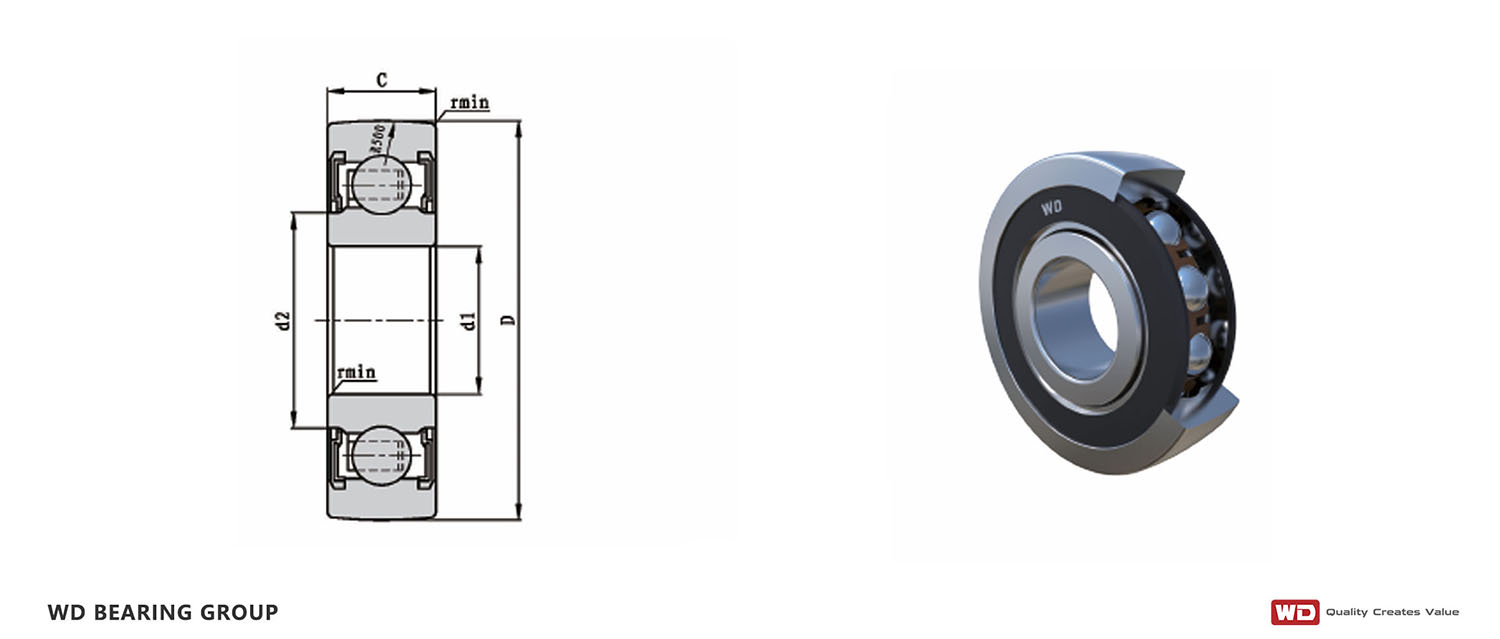

Rails de chenilles - série LR (monoligne)

Série LR (singlerow).jpg

Numéro de pièce du roulement	Dimensions					Capacité de charge		Limitation de la vitesse
	d	D	C	d2	rmin	Équipe	Corbeau	Limitation de la vitesse
	mm					N		tr/min
LR604-2RS	4	13	4	6.1	0,2	870	350	24000
LR605-2RS	5	16	5	7,5	0,2	1220	510	23000
LR606-2RS	6	19	6	8.7	0,3	1830	790	22000
LR607-2RS	7	22	6	9	0,3	2130	880	20000
LR608-2RS	8	24	7	10	0,3	2750	1240	19000
LR200-2RS	10	32	9	16.6	0,6	4850	2310	13000
LR201-2RS	12	35	10	18.3	0,6	5600	2750	12000
LR202-2RS	15	40	11	21	0,6	6600	3350	11000
LR203-2RS	17	47	12	24	0,6	8500	4450	9000
LR204-2RS	20	52	14	29	1	10600	5700	8000
LR205-2RS	25	62	15	33,5	1	12500	7100	7000
LR206-2RS	30	72	16	37.4	1	16600	9700	5500
LR207-2RS	35	80	17	42.4	1.1	20400	12100	4500
LR209-2RS	45	90	19	53.2	1.1	22400	13700	3600
LR6000-2RS	10	28	8	14.6	0,3	4550	2500	16000
LR6001-2RS	12	30	8	16.6	0,3	4750	2800	15000

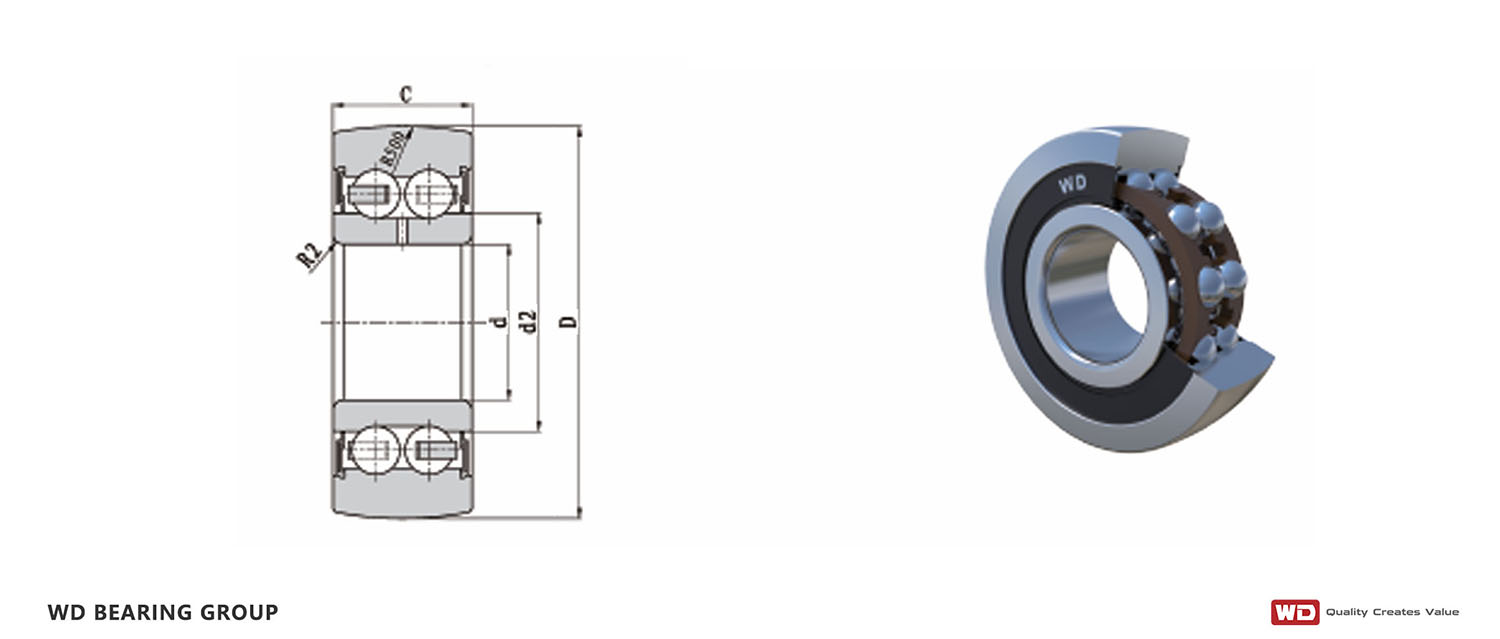

Rails de chenilles - série LR (double rangée)

Série LR (double rangée).jpg

Numéro de pièce du roulement	Dimensions					Capacité de charge		Limitation de la vitesse
	d	D	C	d2	rmin	Équipe	Corbeau	Limitation de la vitesse
	mm					N		tr/min
LR5000-2RS	10	28	12	13,5	0,3	4750	2850	9000
LR5001-2RS	12	30	12	15,5	0,3	5100	3100	8500
LR5002-2RS	15	35	13	20.4	0,3	6500	4150	7000
LR5003-2RS	17	40	14	21.6	0,3	7800	5300	6000
LR5004-2RS	20	47	16	25.2	0,6	11700	7700	5500
LR5005-2RS	25	52	16	29,8	0,6	11800	8200	4700
LR5006-2RS	30	62	19	35,5	1	16100	11900	4000
LR5007-2RS	35	68	20	41,7	1	17900	13300	4300
LR50/5-2RS	5	17	7	8.2	0,2	1690	940	12000
LR50/6-2RS	6	19	9	9.3	0,3	2700	1370	11000
LR50/7-2RS	7	22	10	10,5	0,3	3350	1720	10000
LR50/8-2RS	8	24	11	10,5	0,3	4300	2390	10000
LR5200-2RS	10	32	14	15.4	0,6	6800	4100	11000
LR5201-2RS	12	35	15.9	17.1	0,6	8700	5200	10000
LR5202-2RS	15	40	15.9	20	0,6	10000	6300	10000
LR5203-2RS	17	47	17,5	22,5	0,6	12800	8300	7500
LR5204-2RS	20	52	20.6	26,5	1	16200	10700	7000
LR5205-2RS	25	62	20.6	30.3	1	18800	13200	6500
LR5206-2RS	30	72	23.8	37.4	1	25000	18000	5000
LR5207-2RS	35	80	27	42.4	1.1	31000	22800	3900
LR5208-2RS	40	85	30.2	48.4	1.1	35000	26000	3500
LR5303-2RS	17	52	22.2	23,5	1	17600	11300	4700
LR5304-2RS	20	62	22.2	29	1.1	21600	14800	4500
LR5305-2RS	25	72	25.4	34.4	1.1	28000	19900	3900
LR5306-2RS	30	80	30.2	41.4	1.1	36000	25500	3100
LR5307-2RS	35	90	34,9	47,7	1.5	44000	32500	2500
LR5308-2RS	40	100	36,5	52,4	1.5	55000	40500	2300

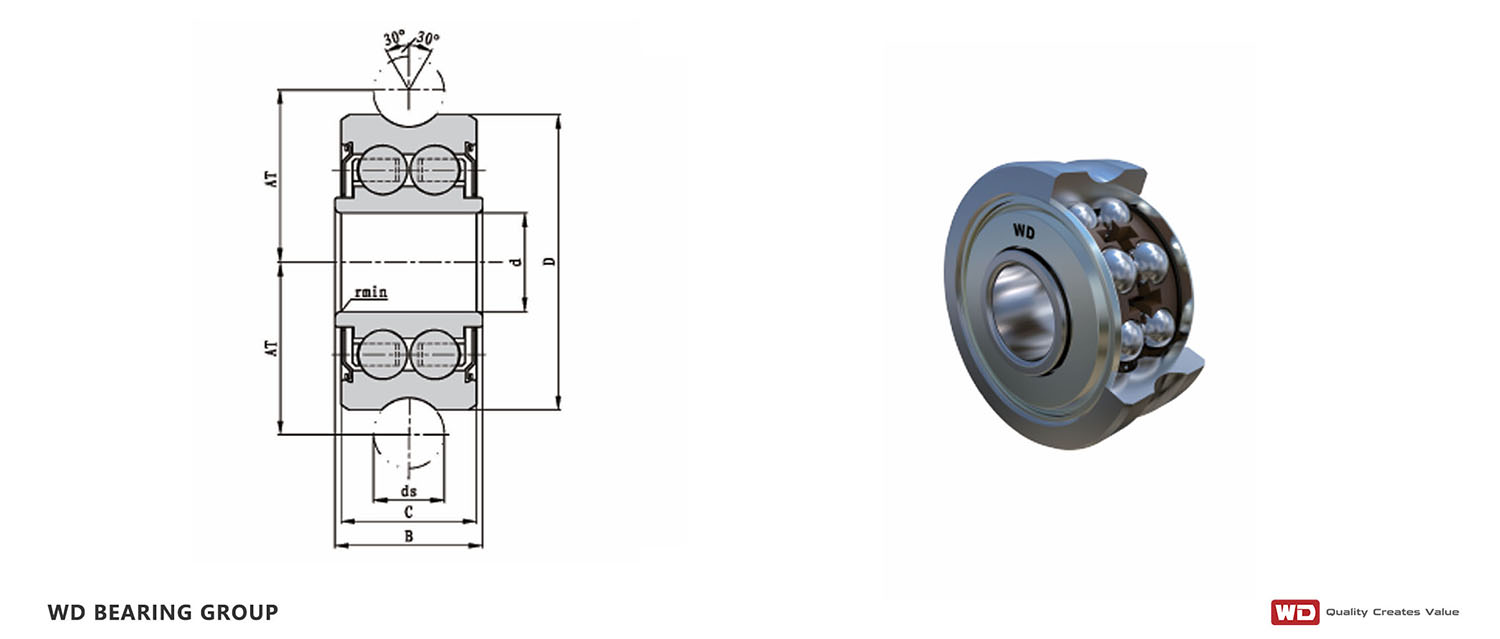

Roues de piste - Série LFR

Série LFR.jpg

Numéro de pièce du roulement	Dimensions								Capacité de charge
	d	D	B	C	d2	ds	À	rmin	Cr	Cor
	mm								N
LFR50/5-4-KDD	5	16	8	7	7.9	4	9	0,2	1200	860
LFR50/5-KDD	5	17	8	7	8	6	10,5	0,2	1630	900
LFR50/8-KDD	8	24	11	11	10,5	6	14	0,3	4100	2300
LFR5201-12-KDD	12	35	15.9	15.9	17.1	12	20,65	0,6	8300	5000
LFR5201-KDD	12	35	15.9	15.9	17.1	10	21,75	0,6	8300	5000
LFR5301-KDD	12	42	19	19	18	10	24	0,6	13200	7700
LFR5302-KDD	15	47	19	19	21.7	10	26,65	1	14500	9100
LFR5204-16-KDD	20	52	22.6	20.6	26,5	16	31,5	1	15300	10100
LFR5206-16-KDD	25	72	25,8	23.8	37.4	20	41	1	23200	16500
LFR5206-25-KDD	25	72	25,8	23.8	37.4	25	43,5	1	22700	16100
LFR5207-30-KDD	30	80	29	27	42.4	30	51	1	28500	20800
LFR5208-40-KDD	40	98	38	36	48.4	40	62,5	1.1	38500	29000
LFR5308-50-KDD	40	110	46	44	52,5	50	72,5	1.1	53000	39500
