Roulements pour systèmes de manutention (1)

2025-05-09

Résumé

WD fournit différents types de roulements à galets de roulement, de roulements combinés et de roulements à poulies à chaîne pour les systèmes de manutention de matériaux tels que les chariots élévateurs, les gerbeurs, les équipements portuaires, etc.

Ces types de roulements supportent des charges dynamiques et statiques élevées, ainsi que des charges d'impact. Ils résistent aux chocs, aux vibrations fréquentes, à l'humidité, au froid, à la chaleur et à d'autres conditions de travail difficiles en usage courant.

Grâce à un traitement spécial, certains produits peuvent être utilisés dans des environnements corrosifs pour les équipements océaniques et dans des conditions de températures de fonctionnement élevées pour les fours et les chaudières.

Gamme de produits

Roulements combinés

Suiveurs de came

galets de chenille de type étrier

Rouleaux de chenille

Rouleaux de mât

Poulies à chaîne

Caractéristiques du produit

1. Structure compacte et installation simple ; Roulement à rouleaux cylindriques à complément complets peut supporter des charges extrêmement lourdes.

2. Les paliers combinés peuvent supporter simultanément des charges radiales et axiales élevées.

3. De l'acier de haute pureté et de l'acier cémenté sont utilisés dans les anneaux extérieurs pour résister aux chocs.

4. Une bonne étanchéité pour une durée de vie plus longue et fiable des roulements.

5. Graisse de haute qualité pour une durée de vie maximale des roulements dans chaque application.

6. Les roulements combinés WD ont un profil externe optimisé qui peut contribuer à réduire l'usure des roulements contre le mât de levage et à prolonger la durée de vie du profil du rail.

7. Les roulements combinés WD ont trois spécifications différentes pour chaque taille de roulement afin de réduire le jeu entre les roulements et les rails, d'améliorer la précision de guidage et de réduire le bruit.

Ajustement et jeu du roulement

Ajuster

La bague extérieure du roulement à galet de roulement sert directement de roue de roulement. Par conséquent, il n'y a pas d'ajustement avec le logement du roulement pour les roulements à galet de roulement.

La bague intérieure du roulement du galet de roulement ou du roulement de la poulie de chaîne s'emboîte dans l'arbre par ajustement serré. Nous recommandons une tolérance de diamètre d'arbre de g6 pour une charge légère et de h6 pour une charge normale.

Pour la partie radiale et le boulon des roulements combinés, nous recommandons un ajustement h6/g6.

Méthodes de fixation des roulements

Pour fixer le roulement, on utilise généralement des bagues d'arbre ou des vis.

Dédouanements

C0 pour les applications normales

C2 pour les applications de haute précision

C3 pour les applications à haute température

Jeu radial des roulements à billes à gorge profonde

d(mm)		C2 (μm)		C0 (μm)		C3 (μm)
Depuis	À	min	max	min	max	min	max
10	18	0	9	3	18	11	25
18	24	0	10	5	20	13	28
24	30	1	11	5	20	13	28
30	40	1	11	6	20	15	33
40	50	1	11	6	23	18	36
50	65	1	15	8	28	23	43
65	80	1	15	10	30	25	51
80	100	1	18	12	36	30	58
100	120	2	20	15	41	36	66
120	140	2	23	18	48	41	81
140	160	2	23	18	53	46	91
160	180	2	25	20	61	53	102
180	200	2	30	25	71	63	117
200	225	2	35	25	85	75	140
225	250	2	40	30	95	85	160

Dégagement radial des angles à double rangée Roulement à billes de contacts

d(mm)		C2 (μm)		C0 (μm)		C3 (μm)
Depuis	À	min	max	min	max	min	max
10	18	0	7	2	11	9	19
18	24	0	8	2	11	10	21
24	30	1	8	2	13	10	23
30	40	1	9	3	14	11	24
40	50	1	10	4	16	13	27
50	65	1	11	6	20	15	30
65	80	1	12	7	22	18	33
80	100	1	12	8	24	22	38
100	120	2	13	9	25	24	42
120	140	2	15	10	26	25	44
140	160	2	16	11	28	26	46
160	180	2	17	12	30	27	47
180	200	2	18	14	32	28	48

Jeu radial des roulements à rouleaux cylindriques

d(mm)		C2 (μm)		C0 (μm)		C3 (μm)
Depuis	À	min	max	min	max	min	max
10	30	0	25	20	45	35	60
30	40	5	30	25	50	45	70
40	50	5	35	25	50	50	80
50	65	10	40	40	70	60	90
65	80	10	45	40	75	65	100
80	100	15	50	50	85	75	110
100	120	15	55	50	90	85	125
120	140	15	60	60	105	100	145
140	160	20	70	70	120	115	165
160	180	25	75	75	125	120	170
180	200	35	90	90	145	140	195
200	225	45	105	105	165	160	220
225	250	45	110	110	175	170	235

Catalogue de produits

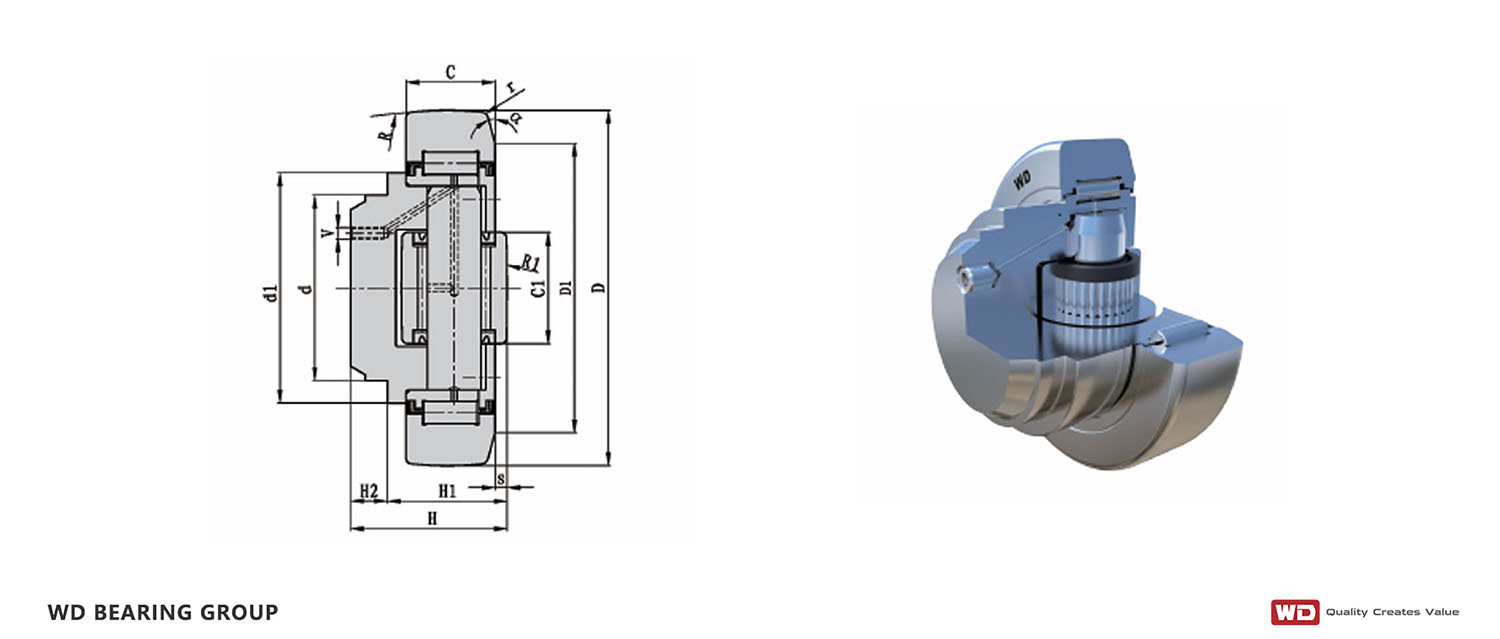

Roulements combinés standard

Numéro de pièce du roulement	Dimensions												Capacité de charge							OD sur demande	Index de référence
	d	D	C	H	H1	H2	D1	C1	d1	S	un	r	R	R1	Dans	C	Co	Que	Avec	OD sur demande	Allemagne	Italie A	Italie B
ZRS/ZZ/2PS/2RS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	degré	mm	mm	mm	mm	KN	KN	KN	KN	mm	Allemagne	Italie A	Italie B
WD053/52.5 - 2RS	30	52,5	17	33	27	6	-	15	40	2	/	2	500	500	/	24	32	7	7		4.053
WD054/62.5 - 2RS	30	62,5	20	37,5	30,5	7	50	20	42	2.5	20	3	500	500	M6x1	31	35,5	11	11	62/64,8	4.054	4,0054 - 62,5	M.001
WD055/70.1 - 2RS	35	70,1	23	43.6	38	8	57	22	48	2.5	20	4.5	500	500	M6x1	45,5	51	13	14	70,7/73,8	4.055	4,0055 - 70,1	M.002
WD056/77.7 - 2RS	40	77,7	23	48	36,5	11,5	61	26	53	2	20	4.5	700	700	M6x1	48	56,8	18	18	78,1/81,8	4.056	4,0056 - 77,7	M.003
WD057/77.7 - 2RS	40	77,7	23	40,7	29	18	61	26	53	2	20	4.5	700	700	M6x1	48	56,8	18	18	78.1/78.3	4.057	4,0057 - 77,7	M.004
WD058/88.4 - 2RS	45	88,4	30	57	44	13	68	26	59	3.5	20	4	700	700	M6x1	68	72	23	23	88,9/92,8	4.058	4,0058 - 88,4	M.005
WD059/101.2 - 2RS	50	101	28	46	33	13	82	30	67	3	20	4	1000	700	M6x1	73	82	25	27	101,8/102,3	4.059	4,0059 - 101,2	M.006
WD060/107.7 - 2RS	55	108	31	53	39	14	83	34	71	4	20	5	1000	700	M6x1	81	95	31	36	111,8/127,8	4.060	4,0060 - 107,7	M.007
WD061/107.7 - 2RS	60	108	31	69	55	14	83	34	71	4	20	5	1000	700	M6x1	81	95	31	36	107,5/111,8	4.061	4,0061 - 107,7	M.008
WD062/123 - 2RS	60	123	37	72,3	56	16.3	92,5	40	80	5	20	5	1000	700	M6x1	110	132	43	50	127,8	4.062	4,0062 - 123	M.009
WD063/149 - 2PS	60	149	45	77,5	58,5	19	121	50	103	5	15	5	1500	1500	M6x1	151	192	68	71	149,8/153,8	4.063	4,0063 - 149	M.010
WD011/149 - 2RS	60	149	45	86	67	19	121	50	103	5.5	15	5	1500	1500	1/8 GAZ	151	192	68	71	149,8/153,8		4.0011 - 149	MR.191
WD037/174 - 2PS	80	174	55	95	71	24	132	63	120	7	20	7,5	1500	1000	1/8 GAZ	278	518	132	210			4.037 - 174
WD039/185 - 2PS	80	185	55	95	71	24	141	63	120	7	20	7,5	1500	1000	1/8 GAZ	278	518	132	210			4.039 - 185

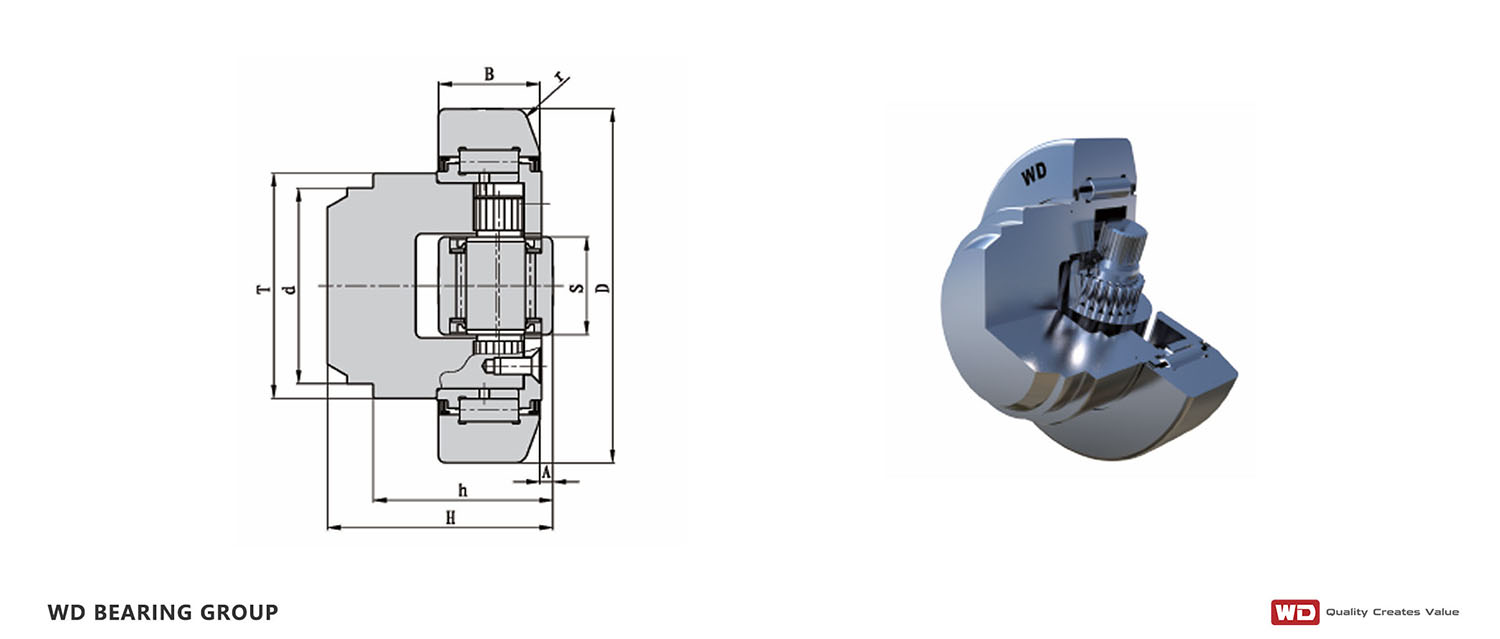

paliers combinés réglables excentriques

Numéro de pièce du roulement	d	T	D	H	h	B	UN	Capacité de charge						OD sur demande	Index de référence
	d	T	D	Min-Max	Min-Max			S	r	C	Co	Que	Avec	OD sur demande	Allemagne	Italie A
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	KN	KN	mm	Allemagne	Italie A
WD454	30	42	62,5	37,5-39	30,5-32	20	4-5,5	20	3	31	35,5	11	11	62/64,8	4,454	4,0454
WD455	35	54	70,1	44-45,5	36-37,5	23	4-5,5	20	4.5	45,5	51	11	11	73,8	4,455	4,0455
WD456	40	54	77,7	48-49,5	37-38,5	23	4-5,5	26	4.5	48	56,8	18	18	78,1/81,8	4,456	4,0456
WD457	40	54	77,7	40-41,5	29-30,5	23	3,5-5	26	4.5	48	56,8	18	18	78,1/81,8	4,457	4,0457
WD458	45	59	88,4	57-58,5	44-45,5	30	4-5,5	26	4	68	72	23	23	88,9/92,8	4,458	4,0458
WD459	50	69	101,6	46-48	33-35	26	4,5-6,5	30	4	73	82	25	27	101.2	4,459	4,0459
WD460	55	69	107,7	54-56	40-42	31	4-6	30	4	81	95	25	27	111,8	4.460	4.0460
WD461	60	69	107,7	69-71	55-57	31	4-6	30	5	81	95	25	27	111,8	4.461	4.0461
WD462	60	80	123	72,3-76,3	56-60	37	5-9	34	5	110	132	31	36	127,8	4,462	4.0462
WD463	60	108	149	77,7-81,5	58,5-62,5	45	6-10	34	5	151	192	31	36	149,4/153,8	4,463	4,0463

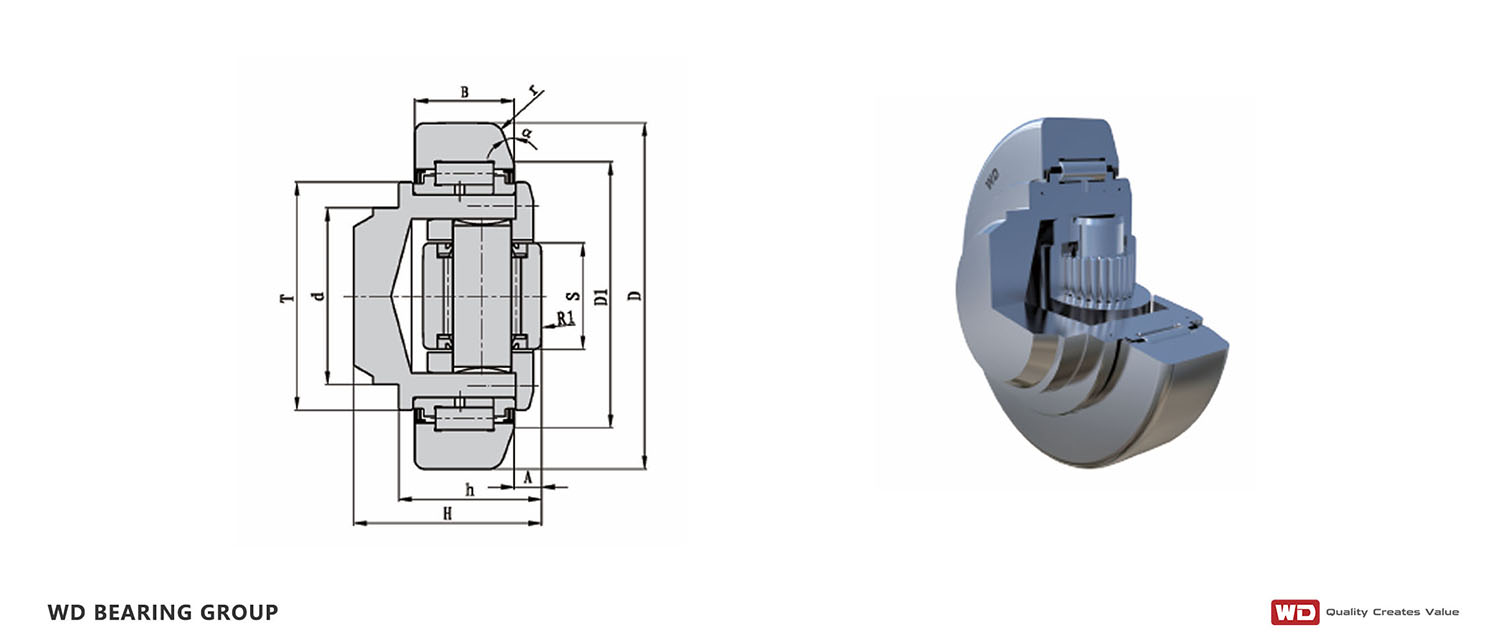

Roulements combinés réglables avec cales

Numéro de pièce du roulement	Dimensions								Capacité de charge					OD sur demande	Index de référence
	d	T	D	H	h	B	UN	S	r	C	Co	Que	Avec	OD sur demande	Allemagne	Italie
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	KN	KN	mm	Allemagne	Italie
WD072-62	30	42	62	43	33	20	6	16	3	31	35,5	8	8	62,5/64,8	4.072	MR.146
WD073-70.1	35	48	70,1	48	40	23	6	16	4.5	45,5	51	8	8	70,7/73,8	4.073	MR.147
WD074-77.7	40	54	77,7	50,5	39,5	23	7	21	4.5	48	56,8	14	14	78. 1/78 .4/81.8	4.074	MR.148
WD075-77.7	40	54	77,7	45	34	23	7	21	4.5	48	56,8	14	14		4,075
WD076-88 .4	45	59	88,4	61	48	30	7	21	4	68	72	14	14	88,9/92,8	4.076	MR.150
WD077-101.2	50	67	101.2	50,5	37,5	28	7	21	4	73	82	18	19		4.077
WD078-107.7	55	71	107,7	58,5	44,5	31	8.5	33	5	81	95	31	36	111,8	4,078	M.142
WD0784-107.7	60	71	107,7	69	55	31	8.5	33	5	81	95	31	36	111,8	4,0784
WD079-123	60	80	123	75,5	59,5	37	8.5	33	5	110	132	31	36	127,8	4.079	MR.153
WD080-149	60	103	149	88	69	45	15	50	5	151	192	68	71	153,8	4.080	MR.154

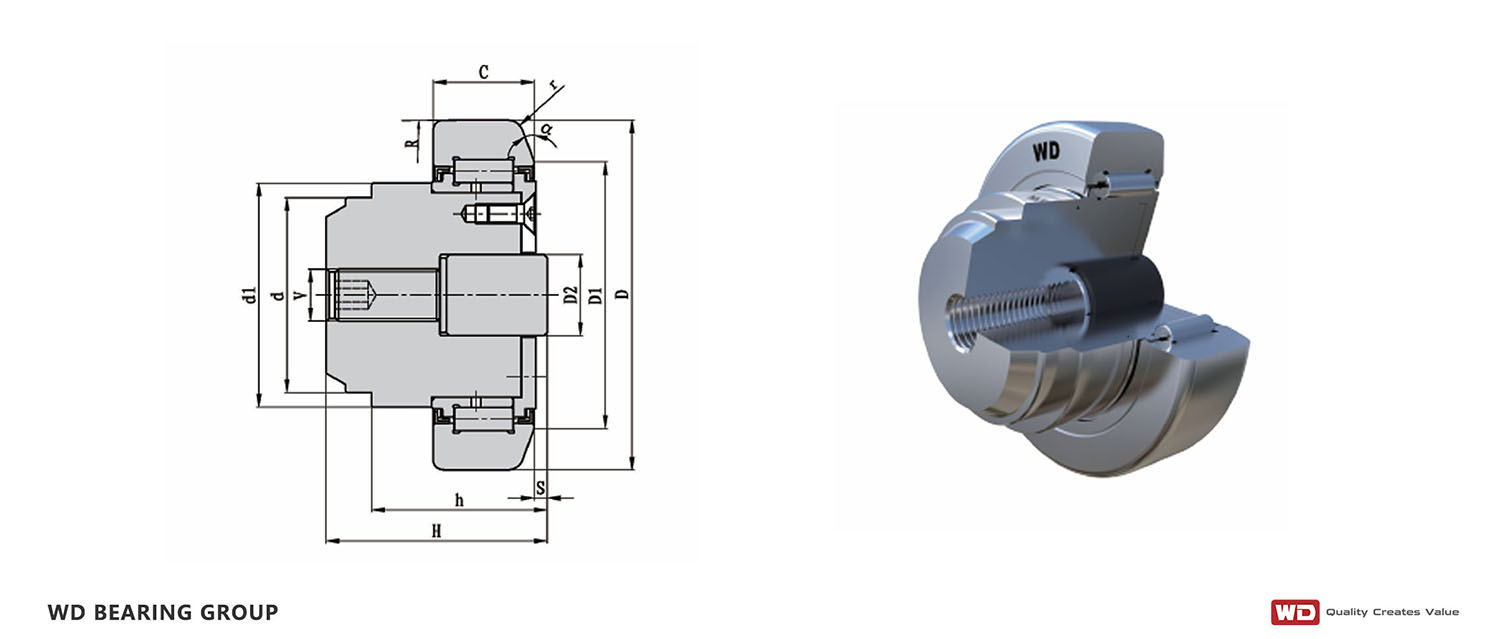

Roulements combinés réglables avec rouleaux d'axe pastic

Numéro de pièce du roulement	Dimensions											Capacité de charge		Référence Indice
	d	d1	D	C	H	h	D1	D2	r	S	Dans	C	Co	Référence Indice
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	Italie
WD0562	30	42	62	20	37,5	30,5	50	18	3	2.5	M10	31	35,5	M.961
WD0563	35	48	70,1	23	44	36	57	18	4.5	2.5	M10	45,5	51	M.962
WD0564	40	53	77,7	23	48	36,5	61	18	4	3	M10	48	56,8	M.963
WD0565	45	59	88,9	30	57	44	68	30	4	3.5	M12	68	72	M.964
WD0566	60	69	107,7	31	69	55	82	25	5	4	M16	81	95	M.966
WD0567	60	80	123	37	72,3	56	92,5	40	5	5	M16	110	132	M.967
WD0568	60	103	149	45	78,5	58,5	121	40	5	5.5	M16	151	192	M.968
WD0569	60	103	149	45	86	67	121	40	5	5.5	M16	151	192

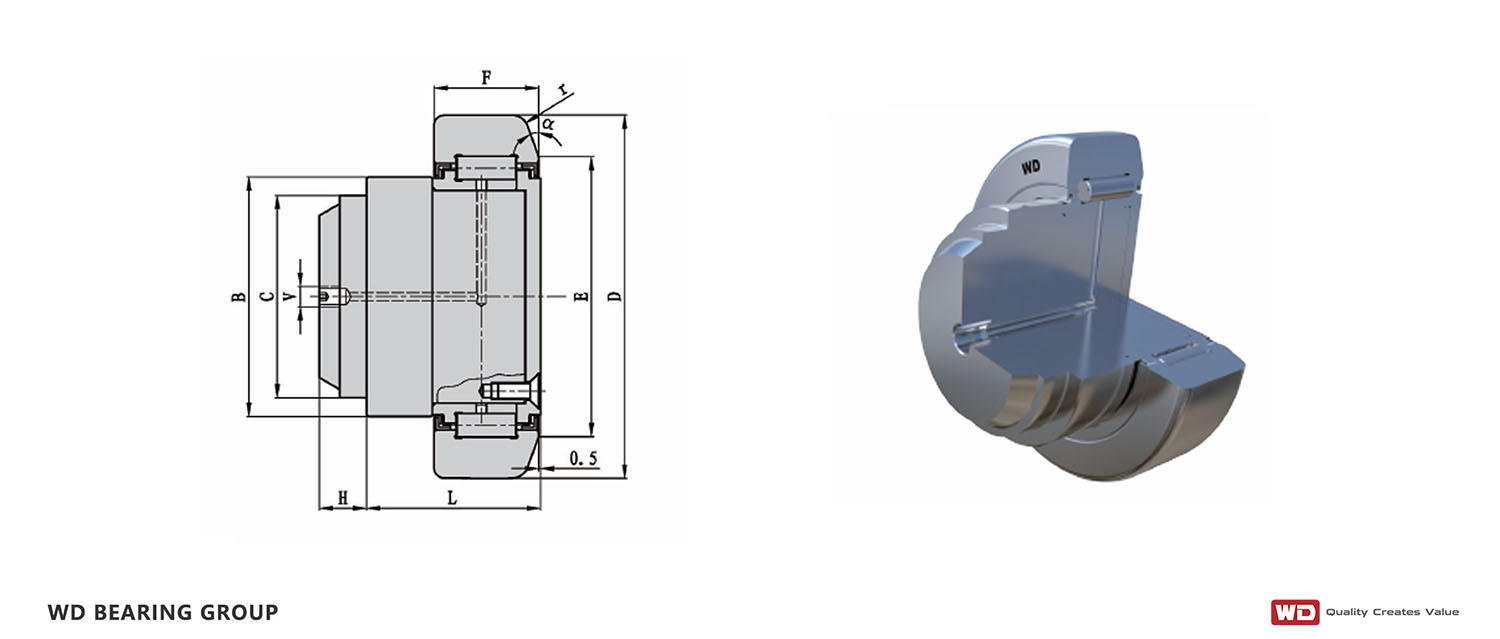

Roulements radiaux de précision

Numéro de pièce du roulement	Dimensions								Capacité de charge		OD sur demande	Index de référence
	C	B	D	L	F	H	ET	un	C	Co	OD sur demande	Allemagne	Italie
	mm	mm	mm	mm	mm	mm	mm	degré	KN	KN	mm	Allemagne	Italie
WD254	30	42	62,5	26,5	20	8	50	20	31	35,5	62/64,8	2.054	2,0363
WD255	35	48	70,1	34	23	8	57	20	45,5	51	73,8	2.055	2.0360
WD256	40	53	77,7	34	23	11,5	61	20	48	56,8	78. 1/81.8	2.056	9.2102
WD258	45	59	88,4	41	30	13	68	20	68	72	88,9/92,8	2,058	2,0448
WD261	60	71	107,7	51,5	31	14	83	20	81	95	111,8	2.061	2,1641/1
WD262	60	80	123	51,5	37	16.3	92,5	20	110	132	127,8	2.062	2,1642
WD263	60	103	149	54	45	19	121	15	151	192	153,8	2.063	2,1643

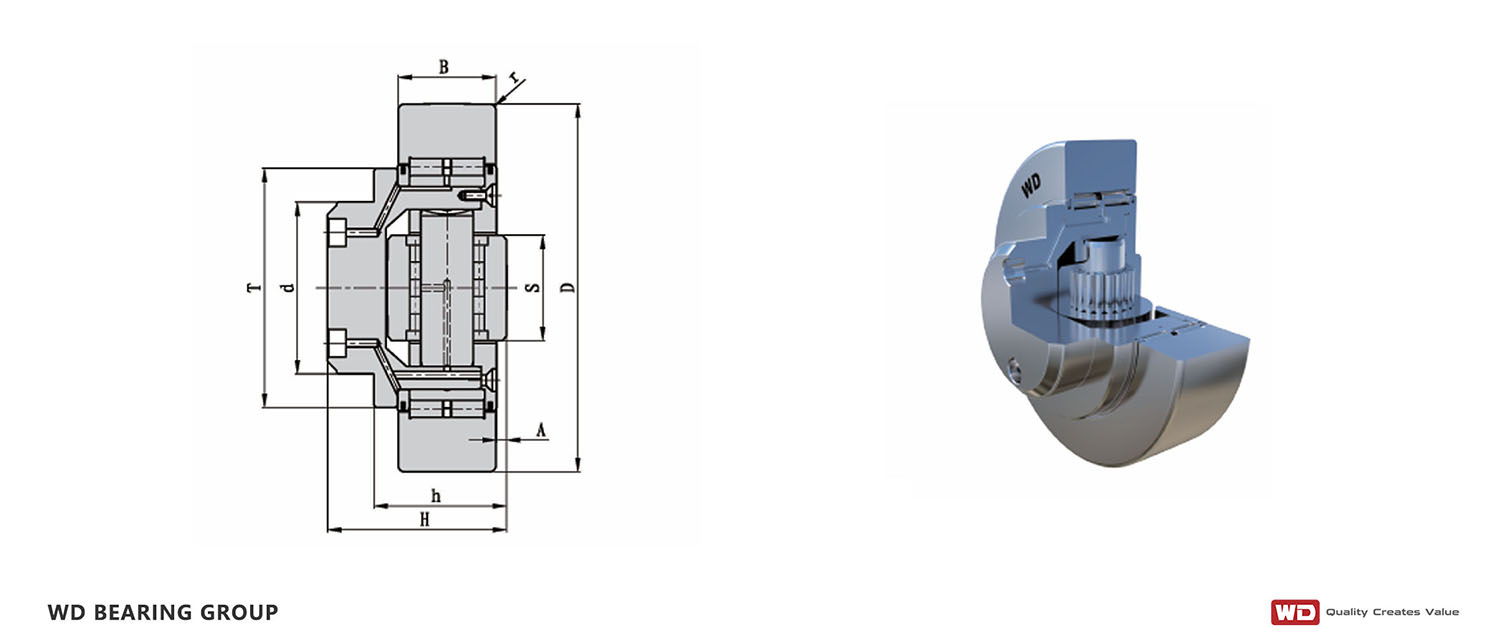

Roulements combinés robustes et réglables

Numéro de pièce du roulement	Dimensions										Capacité de charge					Index de référence
	d	T	D	H	h	B	UN	S	r	Taper	C	Co	Que	Avec		Italie A	Italie B
	mm	mm	mm	Min-Max	Min-Max	mm	mm	mm	mm	Taper	KN	KN	KN	KN	Allemagne	Italie A	Italie B
WD089	80	113	165	69-72	53-56	40	5-8	50	3	T1	213	388	85	133	4.089	4,0089	MR.038A
WD090	100	124	190	84,5-87,5	64,5-67,5	48	6,5-9,5	60	4	T1	266	500	100	180	4.090	4.0090	MR.012A
WD091	110	146	220	94,5-97,5	74,5-77,5	58	6,5-9,5	75	5	T1	326	681	138	257	4.091	4.0091	MR.013A
WD092	120	168	250	102-105	77-80	60	7-10	75	5	T1	369	748	138	257	4.092	4.0092	MR.014A
WD093	150	188	280	119,5-123,5	89,5-93,5	72	7,5-11,5	90	5	T1	489	1066	182	488	4.093	4.0093	MR.015A
WD094	150	218	320	135-139	110-114	85	10-14	90	8	T1	542	1370	210	422	4.094	4.0094
WD069-170	70	98	170	109,7	84,7	51	11.2	49,7	4	T2	195	361	83	129	4.0069-170
WD087-185	80	115	185	100	75	47	15	49,7	3	T2	235	440	83	130	4.0087-185
WD019-220	110	150	220	115	90	60	13,5	70	5	T2	367	719	103	230	4.0019-220
WD038-260	130	184	260	120	95	60	18,5	80	5	T2	475	1000	167	279	4.0038-260
WD274-260	150	187	260	135	110	80	10	80	5	T2	566	1300	167	279	4.0274-260
WD088-300	140	190	300	140	110	80	10	86	8	T2	549	1272	195	335	4.0088-300
WD278-315	140	240	315	240	120	89	10	100	8	T2	785	1690	227	392	4.0278-315
WD084-340	140	240	340	150	120	89	10	100	8	T2	785	1690	227	392	4.0084-340
WD275-390	170	242	390	200	150	118	11	100	8	T2	1076	2535	227	392	4.0275-390

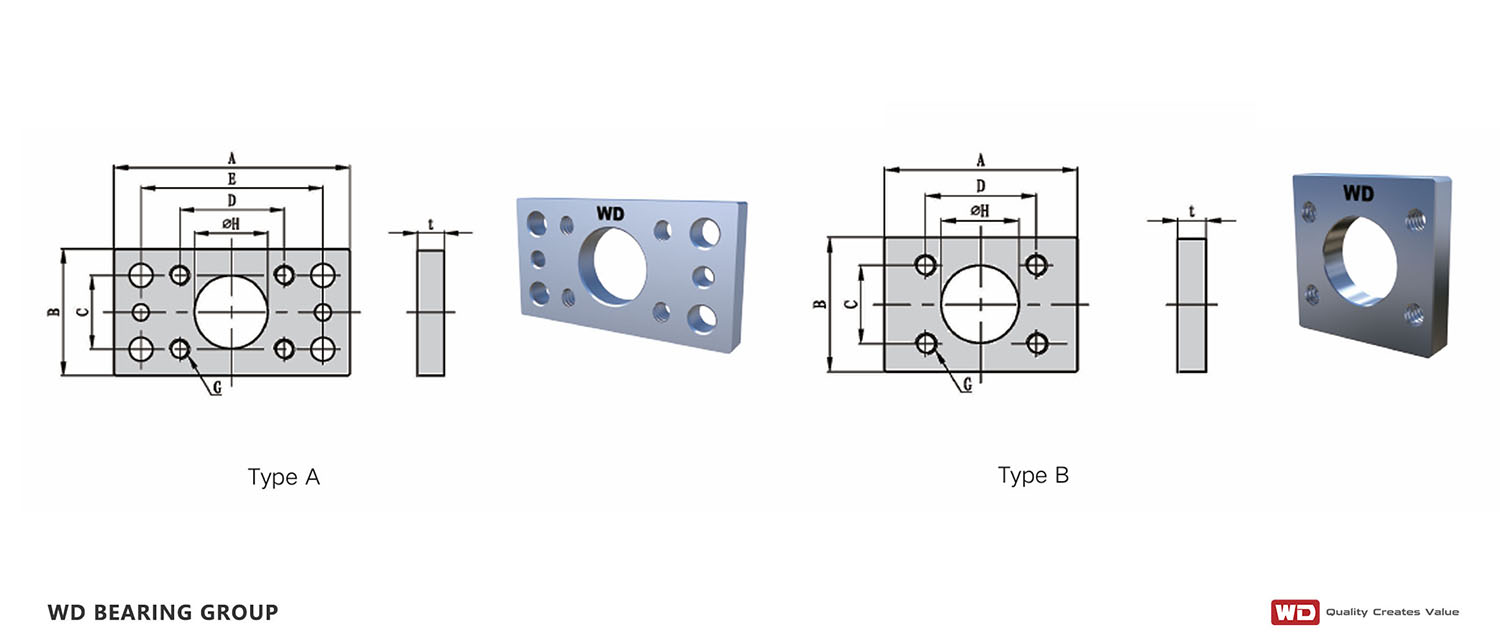

FIange PIates

Numéro de pièce	UN	B	C	D	ET	F	G	H	t	Taper	Produits concernés	Index de référence
Numéro de pièce	mm	mm	mm	mm	mm	mm	mm	mm	mm	Taper	Produits concernés	Allemagne	Italie
APS	90	50	30	40	70	8.5	M8	30	10	UN	WD053	APS	8,0288
AP0	100	60	40	40	80	10,5	M10	30	10	UN	WD054, WD072	AP0	8,0276
AP1	120	80	50	50	90	12,5	M12	35	15	UN	WD055, WD073	AP1	8,0277
AP2	120	80	50	50	90	12,5	M12	40	15	UN	WD056, WD074	AP2	8,0278
AP3	160	100	60	60	120	17	M16	45	20	UN	WD058, WD076	AP3
AP4	180	120	80	80	140	17	M16	60	20	UN	WD061, WD078	AP4	8.0280
AP6	200	150	100	100	160	17	M16	60	20	UN	WD063, WD080	AP6
AP89-Q	165	165	125	125	0	0	M20	80	23	B	WD089	AP89-Q
AP90-Q	190	190	150	150	0	0	M20	100	28	B	WD090	AP90-Q
AP91-Q	220	220	176	176	0	0	M24	110	33	B	WD091	AP91-Q
AP92-Q	250	250	206	206	0	0	M24	120	37	B	WD092	AP92-Q
AP93-Q	280	280	220	220	0	0	M30	150	37	B	WD093	AP93-Q
AP0-Q	60	60	40	40	0	0	M10	30	10	B	WD054, WD072	AP0-Q
AP1-Q	80	80	50	50	0	0	M12	35	15	B	WD055, WD073	AP1-Q
AP2-Q	80	80	50	50	0	0	M12	40	15	B	WD056, WD074	AP2-Q
AP2-Q	80	80	50	50	0	0	M12	40	15	B	WD056, WD074	AP2-Q
AP3-Q	120	120	90	90	0	0	M16	45	20	B	WD058, WD076	AP3-Q
AP4-Q	120	120	80	80	0	0	M16	60	20	B	WD061, WD078	AP4-Q
AP6-Q	150	150	100	100	0	0	M16	60	20	B	WD063, WD080	AP6-Q
